纳米钙补强 vs 重钙填充——EPDM/NBR/BR 三大胶种怎么选填料
做橡胶配方的工程师，最容易栽在两个极端。
一端是贪便宜全用重钙，结果硬度上去了、扯断伸长率崩了，制品硬邦邦没弹性；另一端是迷信纳米钙全补强，结果成本hold不住、混炼扭矩飙高、加工窗口反而变窄。
真正稳的做法是：先搞清每个胶种到底要补强还是要填充，再定填料组合和份数。
这篇文章把 EPDM、NBR、BR 三大胶种的填料逻辑系统拆一遍，不讲"哪个粉好"，只讲"在哪种胶里、做什么制品、应该怎么配"。

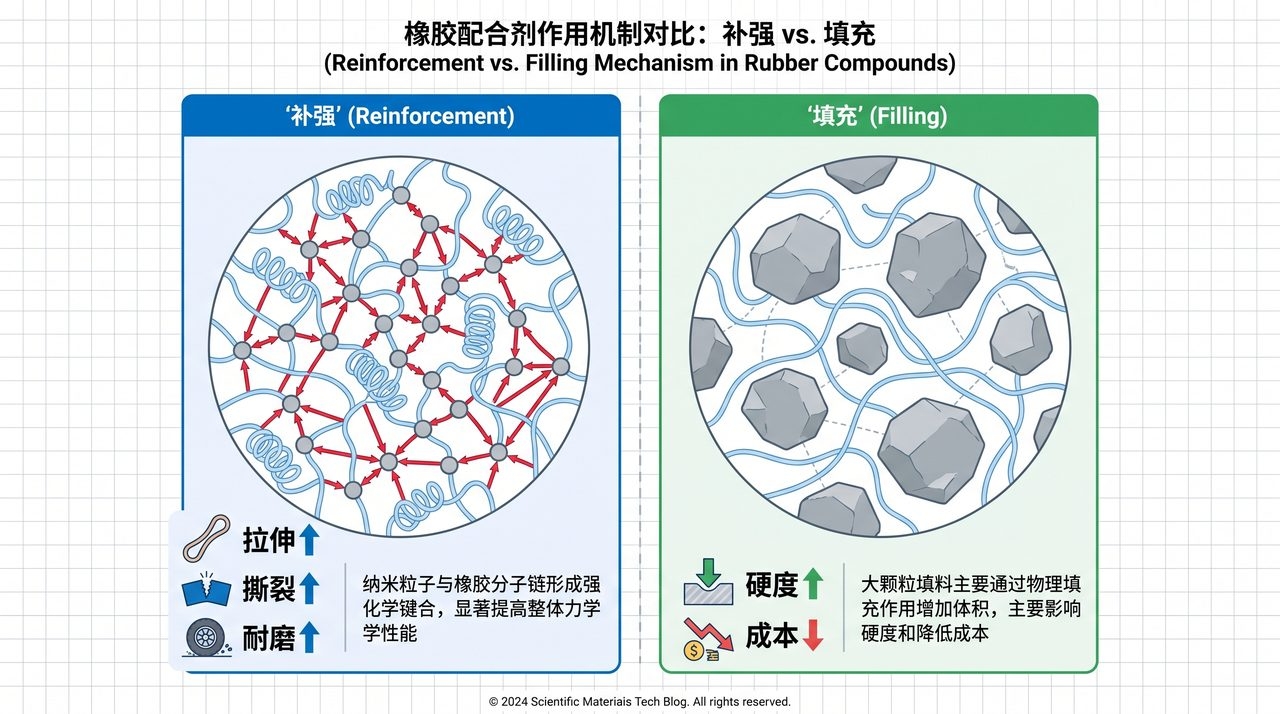

一、先把"补强"和"填充"分清楚
填料在橡胶里扮演两个完全不同的角色，混在一起讲是很多配方师踩坑的根源。在橡胶填料体系里，"补强"和"填充"是两个独立但相互制约的工程问题。
补强：让橡胶"更强韧"（橡胶补强）
橡胶补强的作用是提升橡胶的力学性能——拉伸强度、撕裂强度、耐磨性、动态疲劳寿命。补强的微观机理是：填料粒子与橡胶分子链形成化学或物理结合点，相当于在橡胶内部"打了无数个微型铆钉"。
典型补强填料：炭黑、白炭黑、活性碳酸钙（即活性纳米钙，80~100 nm 经脂肪酸/偶联剂处理）。
填充：让橡胶"更便宜"和"更好加工"（橡胶填充）
橡胶填充的作用是增量降低成本，调节硬度和加工性。填充填料与橡胶的结合力弱，主要靠物理分散。填充过量会牺牲弹性、伸长率、动态性能。
典型填充填料：重质碳酸钙、陶土、硅灰石、滑石粉。
两者之间没有绝对的边界
需要注意的是，"补强"和"填充"不是非此即彼。同一种填料在不同胶种、不同份数、不同表面处理下，可以表现出不同的作用：
- 超细重钙（D97≤6μm）配合特定的偶联处理，可以在 NR/SBR 里起到一定的补强作用
- 未改性纳米钙直接加，因为分散不好，实际表现可能还不如细重钙
- 炭黑从补强调到填充（高份数、低结构）时，也只是"半补强半填充"
结论先行：选填料的第一步不是选品牌，是先回答"我这块胶需要补强、需要填充、还是两者都要"。然后再决定粉的种类、份数、是否需要表面处理。
二、EPDM 的填料逻辑：密封条/减振件/防水卷材
EPDM（三元乙丙橡胶）主链饱和，耐臭氧、耐老化、耐候性极佳，是户外密封件、防水卷材、汽车密封条的首选。但 EPDM 本身强度不高，需要靠填料体系来"补强 + 填充"。
典型应用与填料需求
- 汽车密封条：要求压缩永久变形低、回弹性好、抗紫外线
- 建筑防水卷材：要求扯断强度高、耐候、可大量填充
- 减振件：要求低动态滞后、阻尼特性稳定
填料设计要点

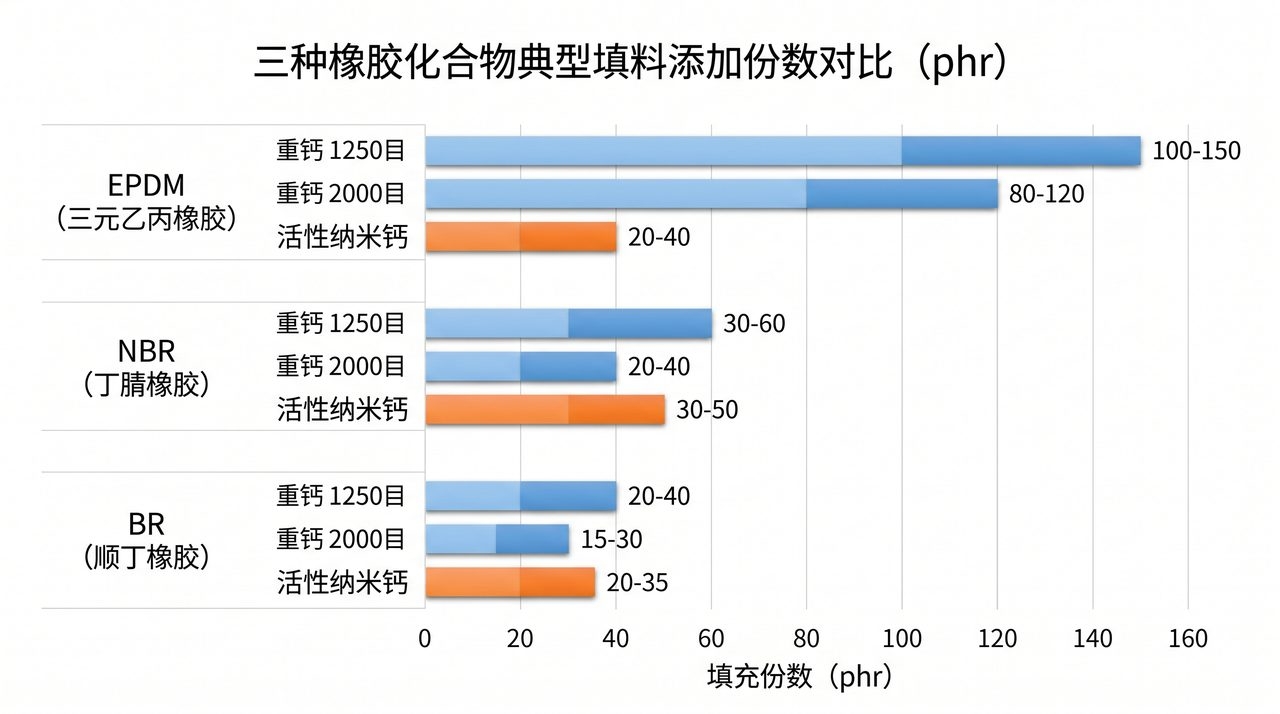

EPDM 配方里，重钙是绝对的"主力填充"。从下表的实测区间看，1250~2500 目的超细重钙可以做到 100~150 phr 的高填充，同时对机械性能的影响可控：
| 填料类型 | 典型粒径 | EPDM 中的典型份数 | 主要作用 |
|---|---|---|---|
| 重质碳酸钙（1250目） | D97≈15μm | 100~150 phr | 主填充、增量、调节硬度 |
| D97≈8μm | 80~120 phr | 填充 + 一定补强（如欧普特 GCC-H2000） | |
| 活性纳米钙 | 80~100 nm | 20~40 phr | 补强拉伸、撕裂（如欧普特橡塑专用纳米钙） |
| — | 50~100 phr | 补强、耐紫外 |
phr（parts per hundred rubber）= 每100份橡胶中添加的份数。比如 100 phr = 橡胶:填料 = 1:1。
现场案例：某汽车密封条厂的填料调整
案例 ｜ 某华东汽车密封条厂，1250目重钙 → 2000目 + 活性纳米钙 协同
背景：EPDM 密封条，原配方用 1250目重钙 130 phr + 炭黑 60 phr。问题是硬度够了、回弹性不够，压缩永久变形偏大（25% → 客户要求 ≤20%）。
调整方案：
- 重钙 1250目 130 phr → 80 phr
- 新增 2000目重钙（如欧普特 GCC-H2000）50 phr（细填料补强）
- 新增 活性纳米钙（80 nm，脂肪酸/偶联剂处理，如欧普特橡塑专用纳米钙） 20 phr
- 炭黑保持 60 phr
实测变化：
- 压缩永久变形 25% → 18%，达标
- 扯断伸长率提升约 12%
- 硬度基本保持（邵A 65±2）
- 混炼扭矩略有上升，但加工窗口可接受
复盘：EPDM 配方调整的关键不是"加更多填料"，而是把填料"分级"——粗填料做填充、细填料做半补强、纳米钙做真正补强，三层配比对了，机械性能自然平衡。
三、NBR 的填料逻辑：油封/燃油胶管/耐油密封件
NBR（丁腈橡胶）主链带极性基团，耐油性是核心卖点。汽车油封、燃油胶管、O 型圈、液压密封件这些应用几乎离不开 NBR。
典型应用与填料需求
- 油封/唇形密封：要求耐油、低摩擦、低磨损、与金属骨架粘合好
- 燃油胶管：要求耐油、耐臭氧、抗静电

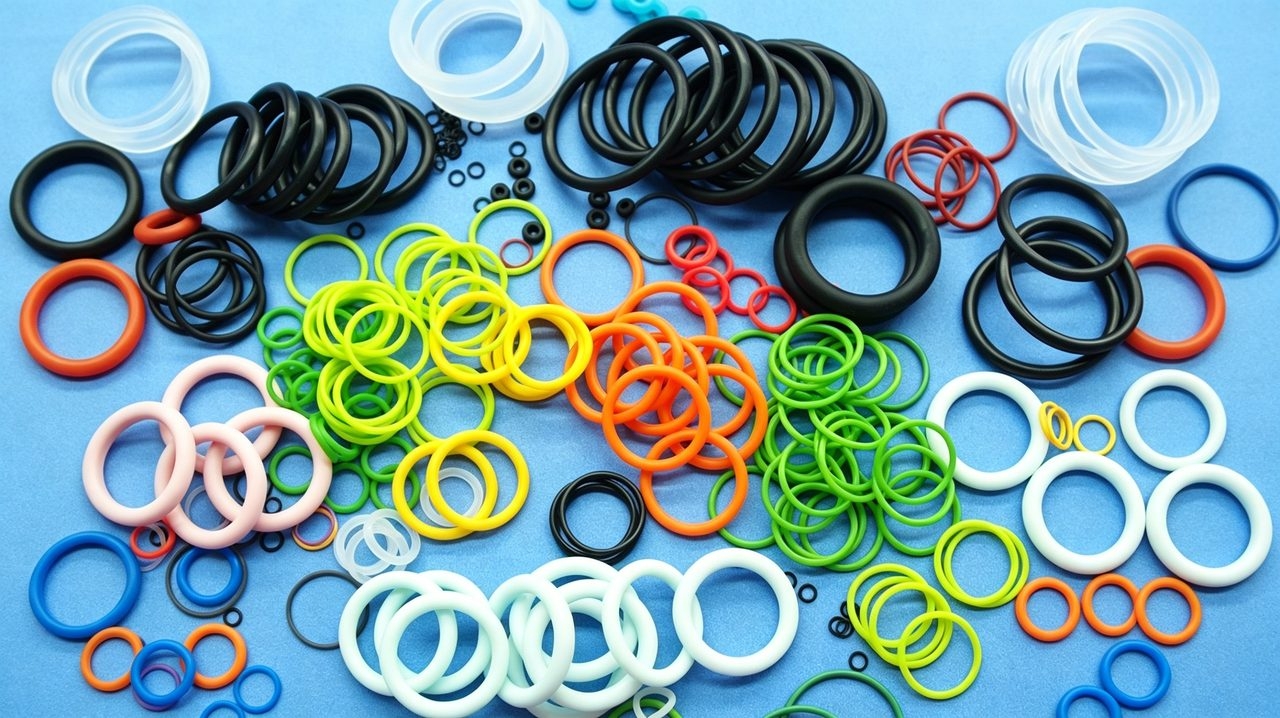

- O 型圈：要求压缩永久变形低、尺寸稳定
填料设计要点
NBR 极性强，与极性填料（如纳米钙、陶土）相容性比非极性填料好。这是为什么 NBR 配方里活性纳米钙用量比 EPDM 大。
| 填料类型 | 典型粒径 | NBR 中的典型份数 | 主要作用 |
|---|---|---|---|
| 重质碳酸钙（1250目） | D97≈15μm | 30~60 phr | 增量、调节硬度 |
| D97≈8μm | 20~40 phr | 半补强（如欧普特 GCC-H2000） | |
| 活性纳米钙（80~100 nm） | — | 30~50 phr | 主补强，替代部分炭黑（如欧普特橡塑专用纳米钙） |
| — | 40~80 phr | 补强、抗紫外 |
现场案例：某油封厂的纳米钙替代部分炭黑
案例 ｜ 某华东油封厂，炭黑减量 + 活性纳米钙 30 phr
背景：NBR 油封，原配方炭黑 N550 70 phr，硬度达标但扯断强度和耐油性还有提升空间，且炭黑波动导致批次稳定性受影响。
调整方案：
- 炭黑 N550 从 70 phr → 45 phr（减量约 35%）
- 新增 活性纳米钙（80 nm，偶联剂处理，如欧普特橡塑专用纳米钙）30 phr
- 重钙 1250目 40 phr 保持
实测变化：
- 扯断强度提升约 18%
- 耐油老化后强度保持率提升明显
- 磨耗量下降（油封工况下关键指标）
- 混炼分散性变好，批次稳定性提升
复盘：NBR 配方里用活性纳米钙替代部分炭黑，是这几年油封、密封圈行业的常见做法。前提是表面处理要做到位——偶联剂处理后的纳米钙在 NBR 里分散性远好于脂肪酸处理。
四、BR/NR 的填料逻辑：轮胎/减振件/传送带
BR（顺丁橡胶）和 NR（天然橡胶）弹性好、动态生热低，是轮胎胎面、传送带、减振弹簧的主要原料。这两个胶种对填料的要求集中在耐磨、动态疲劳、低生热。
典型应用与填料需求
- 轮胎胎面胶：要求耐磨、抗湿滑、低滚动阻力
- 减振弹簧：要求低动态滞后、长寿命
- 传送带覆盖胶：要求耐磨、抗撕裂
填料设计要点
BR/NR 配方里炭黑仍是主力（特别是胎面胶），但白炭黑 + 纳米钙的"绿色轮胎"路线在快速渗透。纳米钙在 BR 里的作用是降低滚动阻力、改善抗湿滑，与白炭黑协同。
| 填料类型 | 典型粒径 | BR/NR 中的典型份数 | 主要作用 |
|---|---|---|---|
| 重质碳酸钙（1250目） | D97≈15μm | 20~40 phr | 辅助填充、调节硬度 |
| — | 20~35 phr | 补强、协同白炭黑（如欧普特橡塑专用纳米钙） | |
| 白炭黑 | — | 30~70 phr | 主补强、低滚阻 |
| — | 40~60 phr | 主补强、耐磨 |
五、4个现场常踩的坑
填料体系翻车，十有八九是这几个原因之一：
坑 1 ｜ 纳米钙直接加——分散没做好，等于没加
纳米钙比表面积 20~30 m²/g，团聚倾向极强。直接加到密炼机里，大概率形成 0.1~0.5mm 的团聚体，在胶里就是应力集中点，扯断、撕裂、耐磨全部崩盘。
正确做法：母胶法。纳米钙先与少量橡胶（10~20 phr）做高倍稀释母胶，分散后再投入主配方。
坑 2 ｜ 把"活性"和"细度"混为一谈
"活性钙" ≠ "细钙"。活性钙的关键是表面偶联处理（脂肪酸、偶联剂），让填料表面从亲水变成亲油。细度只是基础指标，没活化的纳米钙在橡胶里分散还不如细重钙。
采购前必问：接触角是多少？用什么偶联剂？活化度多少？
坑 3 ｜ 混炼工艺不对——加料顺序、温度、时间
纳米钙的混炼窗口比炭黑窄：
- 密炼机温度超过 130℃，脂肪酸类处理剂可能挥发失效
- 加料顺序：先橡胶 + 偶联剂 → 再填料 → 最后硫化剂
- 混炼时间不足：纳米钙没有充分分散；过长：橡胶降解
坑 4 ｜ 纳米钙与硫化体系不匹配
纳米钙的高 pH（约 9~10）会延迟硫化，需要调整促进剂用量。否则会出现"加钙后硫化时间变长、制品欠硫"的问题。
经验数据：纳米钙 30 phr 时，促进剂 CZ 用量需要增加约 0.2~0.3 phr来补偿。

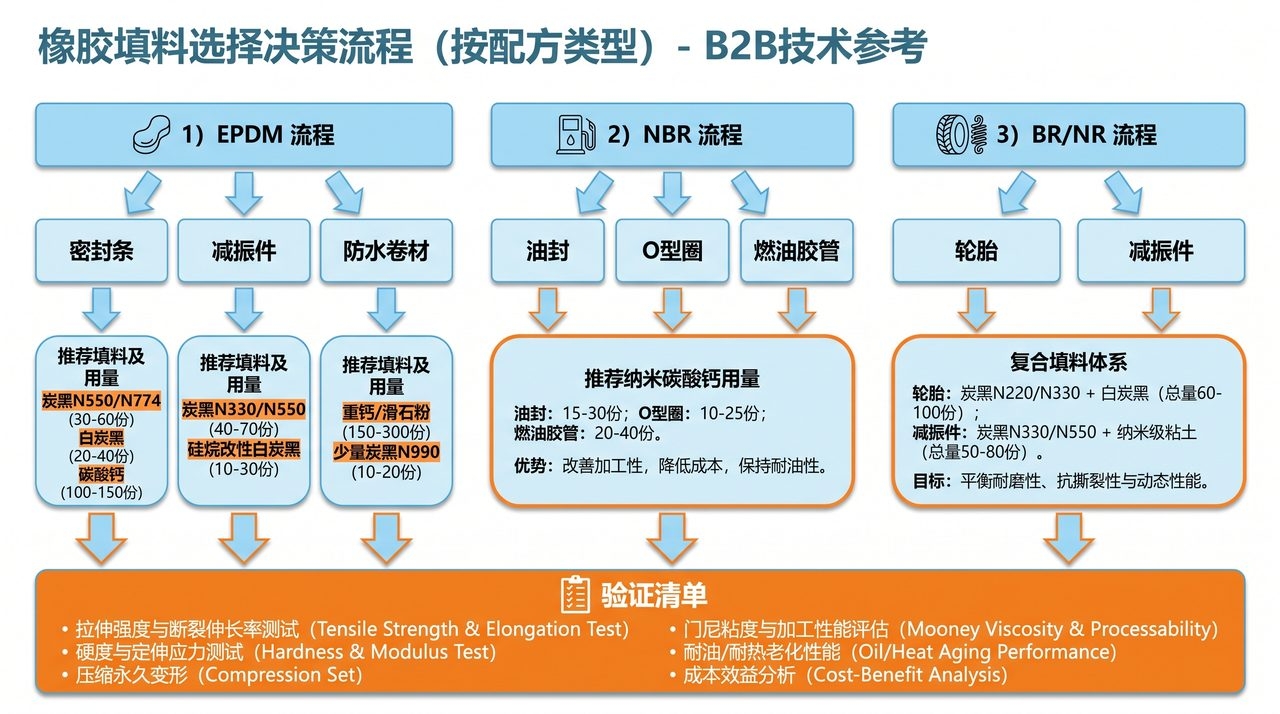

六、怎么给你的胶种选填料？一张决策表
按你的胶种、制品、性能要求，对号入座：
| 胶种 | 典型制品 | 主填料 | 辅填料 | 关键验证项 |
|---|---|---|---|---|
| EPDM | 汽车密封条 | 2000目重钙 80~120 phr | 活性纳米钙 20~30 phr | 压缩永久变形、回弹性 |
| 防水卷材 | 1250目重钙 100~150 phr | 炭黑 50 phr | 扯断强度、耐候 | |
| EPDM | 减振件 | 1250目重钙 80~100 phr | 纳米钙 15~25 phr | 动态滞后、阻尼 |
| 油封、唇形密封 | 活性纳米钙 30~50 phr | 炭黑 40~60 phr | 耐油、磨耗 | |
| NBR | 燃油胶管 | 活性纳米钙 25~40 phr | 重钙 20~30 phr | 耐油、导电性 |
| O 型圈 | 2000目重钙 30~50 phr | 炭黑 50 phr | 压缩永久变形 | |
| BR/NR | 轮胎胎面 | 炭黑 40~60 phr + 白炭黑 30~60 phr | 活性纳米钙 15~25 phr | 耐磨、抗湿滑、低滚阻 |
| 减振弹簧 | 炭黑 40 phr | 重钙 20~30 phr | 动态滞后 | |
| BR/NR | 传送带覆盖胶 | 炭黑 50 phr | 纳米钙 20~30 phr | 耐磨、抗撕裂 |
几个圈内人才知道的细节：
- 同一份纳米钙报告，看"分散状态下的D97"才有意义，干法测的D97只是理论值
- 活化度 ≥95% 算高活性，做高端橡胶制品底线是 92%
- EPDM 配方里重钙的水分控制比粒径更关键，超过 0.3% 容易起泡
- 纳米钙的pH 值是隐含指标，影响硫化体系匹配
写在最后：
橡胶配方的填料选择，从来不是"纳米钙就是好、重钙就是差"这么简单。每个胶种有自己的脾气，每个制品有自己的性能侧重点。
如果你们厂最近在调整配方、或者想验证填料体系是否还有优化空间，建议先按第六节的表把现状自检一遍。再决定是调比例、换粒径、加活化处理、还是调混炼工艺——而不是凭经验"加一点试试"。
具体场景可以带着你的胶种、制品、当前配方、性能瓶颈来对照排查，比在参数表里翻来翻去更高效。
技术来源与延伸支持
本文涉及的填料配比、混炼工艺和性能数据，部分来自河南欧普特化工科技有限公司技术中心在 EPDM、NBR、BR/NR 等胶种的实验库与客户案例。
如果你们厂正在做胶料配方调整、活性纳米钙替换验证或分散工艺优化，可以联系欧普特技术中心，配合做样品对照测试和工艺数据比对：
- 电话 137-0077-1242 / 137-8175-5896 / 0377-6116-8998
- 官网 www.hnopt.com
主要产品线：超细重质碳酸钙 GCC 系列、活性纳米钙（80~100 nm，脂肪酸/偶联剂处理）、橡塑/锂电/鞋材专用纳米钙、沉淀纳米级碳酸钙、橡胶伴侣系列功能性补强填料等，可按下游需求研发生产各类功能性填料。下游覆盖橡胶弹性体、PVC 管材、工业涂料、油墨等。
