重钙到纳米级：粒径分布对塑料制品的 5 档影响

一、为什么"粒径分布"是塑料配方师的第一道选择题

三股力同时在推塑料行业把粒径做细、分布做窄。

第一，下游制品对性能要求在抬升。 PVC 管材要承压、外观要白、长期要不析出；TPR/TPE 鞋材要弹性回复好、表面要细腻；PE/PP 母粒的填充比例越做越高，粒径不细就拉不动；工程塑料（PA/PC/PBT）需要纳米钙做增韧——这些场景里，粒径偏粗、分布偏宽的填料，会直接卡在力学性能或外观上。

第二，政策端的环保压力在循环和高性能方向。 节能降碳三年行动、欧盟 PPWR 包装法规、各地循环塑料试点——这些政策都在推塑料行业往"轻量化、长寿命、可循环"走，填料的细度稳定性直接影响制品寿命和回收次数，反过来倒逼塑料厂用更细、分布更窄的粉体。

第三，配方设计的精细化趋势。 早些年塑料厂选填料，看白度、看价格；现在看 D97、看 D50、看粒径分布（Span）、看吸油值、看活化度。粒径分布已经从"通用规格"升级成"配方变量"，是调性能的核心抓手之一。

老配方师的账本上第一行写的不是"加多少"，而是"加多细、分布多窄"。这背后的逻辑是：细度定上限，份数定下限。选错了粒径，后面所有调整都是补救。

二、粒径分布的 3 个基础概念

聊粒径之前，先把几个概念划清楚。这一节看似科普，但很多塑料厂的采购单上只写"细度"两个字，不区分 D50/D97/Span 的"细度"是模糊的。

几个圈内的小经验：

• D97 是塑料配方最该看的指标——因为最粗颗粒决定制品表面和最大缺陷

• D50 看分散性，D97 看外观和机械性能——两个不能互相替代

• Span 反映稳定性：相同 D97 下，Span 越窄，批次间波动越小

• 重钙与纳米钙的分界：D50 < 100nm（行业通行）；沉淀法生产，不是重钙磨细

干粉 vs 分散后：最隐蔽的坑。供应商给的激光粒度报告，大部分是"干法"测的——颗粒在空气冲击下充分分散。但塑料熔体里是"湿法"环境——树脂粘度高、剪切有限，颗粒有团聚、分散不均。干粉 D97=8μm，分散到塑料里可能只有 12-15μm，性能差距肉眼可见。

采购前必问："湿法分散状态下的 D97 是多少？"或者自己在实验室用高速分散机打 30 分钟，然后测激光粒度。这是塑料厂老法师的入门课。

三、5 大塑料场景的粒径分布实战

脱离场景谈粒径没意义。挑了 5 个最常见的塑料品类，按"对填料粒径分布的硬要求"排序：

场景 1 ｜ PE/PP 母粒填充

目标 D97：≤ 10μm（推荐 D97 ≤ 8μm 的 L3 细钙）

PE/PP 母粒是粒径要求"中等偏严"的塑料场景。原因：

• 母粒的填充比例通常 20%~50%（部分高端达到 60%~70%），粒径粗了力学性能塌得厉害

• 母粒下游是薄膜、注塑件、管材，对外观和加工稳定性要求都不低

• 1250~2500 目的重钙是常用范围，2000 目（D97 ≈ 8μm）性价比最高

实操：通用 PE/PP 母粒用 2000 目活化重钙（D97 ≤ 10μm）。要做高填充（>50%）或者高光泽薄膜，要升到 3000 目（D97 ≤ 5μm）。

场景 2 ｜ PVC 型材/管材

目标 D97：≤ 10μm（通用管材）；≤ 4μm（高端 PVC 胶粒）

PVC 是粒径要求最复杂的塑料场景之一。原因：

• PVC 异型材/管材：D97 ≤ 10μm 即可，主要考虑白度（≥94）和吸油值（≤22）

• PVC 胶粒（高端）：D97 ≤ 4μm，填充量可以做 10%~60%，力学性能保留更好

• PVC 是强剪切 + 高粘度体系，颗粒团聚后很难再分散开，干粉粒径和分散后差距最大

实操：通用 PVC 管材/型材用 D97 ≤ 10μm 的活化重钙；要做高端电缆料、医疗、食品级 PVC 胶粒，必须 D97 ≤ 4μm 的超细钙甚至纳米级沉淀钙。

场景 3 ｜ TPR/TPE 鞋材

目标 D97：≤ 4μm（必须超细钙，级配比例 ≤ 20%，10% 最佳）

TPR/TPE 鞋材是粒径要求最严的塑料场景之一。原因：

• 鞋材的弹性回复和表面细腻度直接由填料粒径决定——粗颗粒会让鞋底有"砂感"

• TPR/TPE 体系对填料级配敏感：比例超过 20%，弹性会明显下降

• 鞋材直接接触皮肤，粒径过粗还有析出风险（白色粉尘渗出）

实操：D97 ≤ 4μm 是硬门槛，常规 1250-2000 目重钙做不了。级配比例控制在 10%-20%，超过 20% 性能下降明显。

场景 4 ｜ 工程塑料（PA/PC/PBT 增韧）

目标：D50 = 70-100nm 的活性纳米钙，添加量 5-15%

工程塑料的填料粒径是"纳米级"领域。原因：

• 工程塑料需要增韧 + 增强同时兼顾，纳米钙的小尺寸效应（应力发白、银纹诱导）是关键

• D50 = 70-100nm 是行业主流，太大失去纳米效应，太小分散困难

• 必须活性处理（脂肪酸/偶联剂），否则在工程塑料基体里完全分散不开

实操：沉淀法生产的活性纳米钙（D50=80nm 量级），添加量 5%-15%。普通重钙硬塞进工程塑料基体里，不仅没增韧效果，还会变成"应力集中点"——效果适得其反。

场景 5 ｜ PE/PP 薄膜

目标 D97：≤ 5μm（推荐 L4 超细钙或活化 2000 目）

薄膜是粒径要求"看起来不高、但实际很敏感"的场景：

• 薄膜的厚度只有 10-50μm，粗颗粒直接穿破膜面形成针孔

• 薄膜需要透光率和表面光泽，粒径粗了视觉可见

• 农膜/包装膜对抗撕裂强度敏感，填料粒径粗会大幅降低

实操：D97 ≤ 5μm 的活化超细钙是基础门槛。普通 1250 目重钙做薄膜会有明显颗粒感和雾度，做不成高透明膜。

四、3 个真实工程案例

下面三个案例是欧普特技术中心近两年的实测数据，配方的绝对值不直接给，但变化趋势可以参考。如果你在做类似的调整，可以拿来做横向对照。

五、5 个粒径选型常踩的坑

聊到这里一定要泼一盆冷水：细度不是越细越好，分布不是越窄越好。塑料厂的采购和技术常踩 5 个坑：

坑 1 ｜ 只看 D97，忽略 D50 和 Span

很多厂家的"细度"概念只到 D97 为止，不看 D50 和粒径分布。结果：

• 两个厂家都标 D97=8μm，但一个 D50=2μm（Span=1.5），一个 D50=5μm（Span=2.8）

• 用宽分布的填料做出来的塑料，薄膜有"针尖颗粒"，管材有白点，鞋材弹性差

正确做法：同时看 D97、D50、Span 三个值。优质细钙 Span ≤ 2.0，这是"细"和"细且稳"的分界。

坑 2 ｜ 干粉细度 ≠ 分散后细度

这是最隐蔽的坑，前面已经展开讲过。供应商给的激光粒度报告，大部分是"干法"测的——颗粒在空气冲击下充分分散。

但塑料里是熔体环境——树脂粘度高、剪切有限，颗粒有团聚、分散不均。干粉 D97=8μm，分散到塑料里可能只有 12μm 甚至 15μm，性能差距肉眼可见。

正确做法：采购前问供应商"湿法分散状态下的 D97 是多少"。或者自己做实验：在实验室用高速分散机打 30 分钟，然后测激光粒度。

坑 3 ｜ 盲目用纳米钙替代细重钙

"纳米就是好"是很多塑料厂新手的误区。纳米钙（80-100nm）虽然细度极好，但：

• 吸油值是细重钙的 1.5-2 倍，需要多吃分散剂、加工助剂

• 比表面积大、易团聚，分散工艺要求高

• 粘度曲线陡，对加工温度和剪切速率敏感

• 单价高，不分场景用就是浪费

正确做法：只在真正需要纳米级的场景用（工程塑料增韧、高端 PVC 胶粒、高端 TPR 鞋材）。其他场景用 L3 细钙（2000 目）就够，盲目升级到纳米级是过度设计。

坑 4 ｜ 活化处理不到位

很多塑料厂买了细钙但没有要求供应商做活化处理，或者活化度不够。结果：

• 填料在塑料基体里分散不均，出现团聚颗粒

• 填料-树脂界面结合弱，力学性能上不去

• 储存稳定性差，粉体吸潮结块，影响喂料精度

正确做法：采购时明确活化处理要求（脂肪酸/偶联剂），并要求供应商提供活化度（吸油值下降幅度、接触角等指标）。

坑 5 ｜ 粒径与加工工艺不匹配

粒径再细，如果分散工艺跟不上，等于没换。常见的不匹配：

• 单螺杆挤出机想用 D97 ≤ 4μm 超细钙，剪切不够分散不开，白费功夫

• 低速混合机想用纳米钙，分散效率跟不上，出现团聚

• 加工温度超过 220℃ 想用未活化纳米钙，表面处理剂分解，效果归零

正确做法：粒径选型要和加工设备、工艺条件配套设计。高细度配高剪切双螺杆，低细度配单螺杆或低速混合——这是选型的最后一步，也是最容易被忽略的一步。

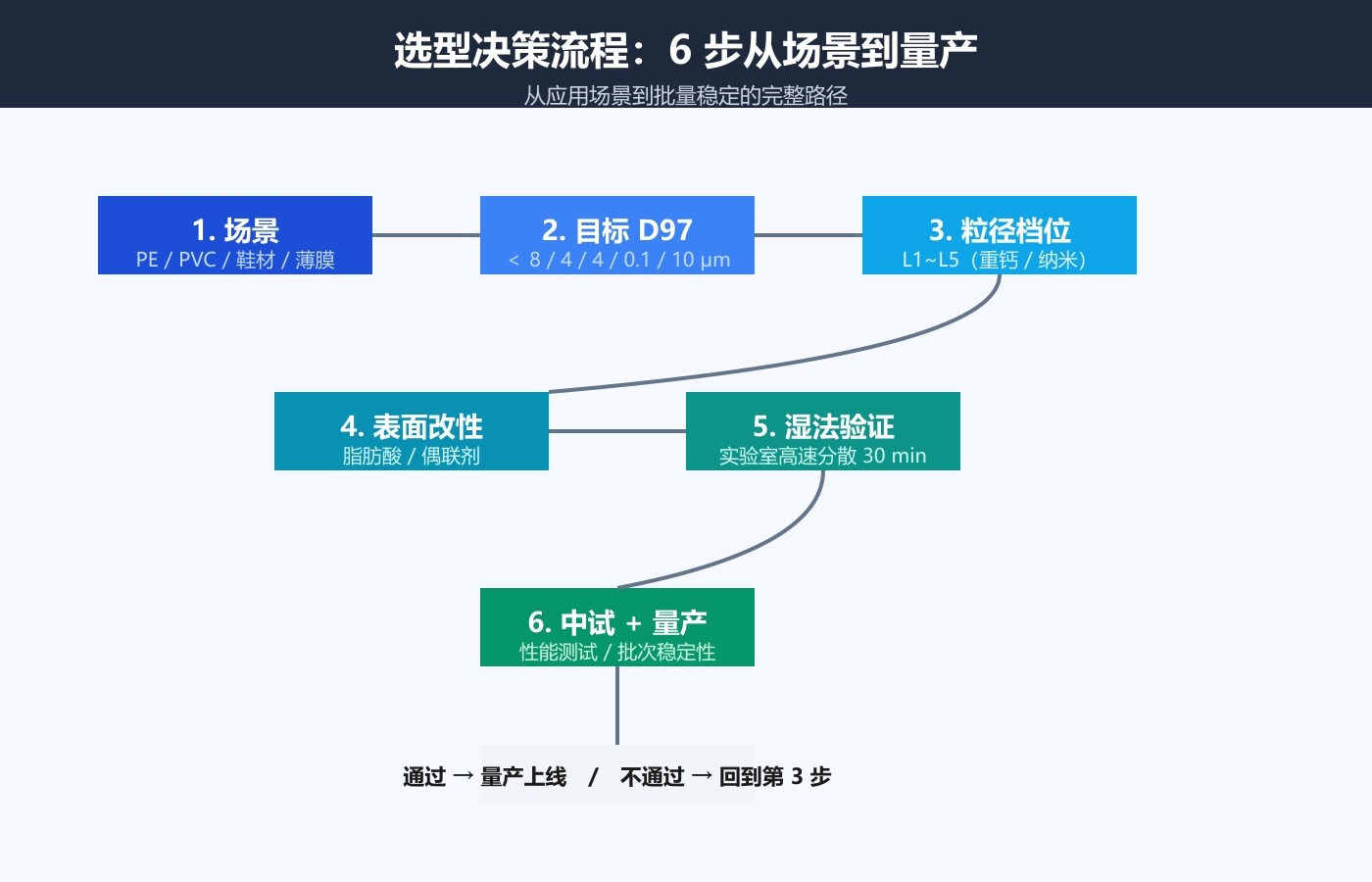

六、5 场景 × 5 细度级别 选型决策表

最后这张表是给正在做配方选型或原料验证的工程师用的，对号入座：

几个圈内人才知道的细节：

• 同 D97 优先选 Span 小的（分布窄，批次稳定）

• 活化处理比单纯细一档更划算：L3 + 活化 ≈ L4 + 干法的性能

• 纳米钙（D50=80nm）不要直接替代细重钙，要先做分散稳定性测试

• 母粒和薄膜里，填料吸油值是隐形指标，直接影响加工助剂用量

• 工程塑料增韧必须用活性纳米钙，普通细重钙做不了应力发白效应
