重钙D97从15μm压到5μm，到底能解决什么问题？——PVC管材厂的"粒径账"怎么算
做PVC管材的厂子，多半被一类问题折腾过：管材内壁或表面冒出零星白点、薄壁管上有细小晶点，客户投诉、退货、追溯到挤出车间，工艺、模具、温度都查了一遍，最后发现是重钙里的"超规格大颗粒"在捣鬼。
这种问题本质上是一个粒径问题：D97 没控住。而过去一年，类似的"粒径翻车"在双壁波纹管、PVC给水管、PE填充母料这些品类里越来越普遍。原因是多重的——下游对环刚度、抗冲击的指标在抬高，2026年6月发改委等部门发布的"重点行业节能降碳改造攻坚三年行动" 又把工艺调整的压力压到了每个厂头上，单纯"加填料"的逻辑开始不够用了。
这篇文章不聊行情，不带节奏，只回答一个具体问题：重钙的D97从15μm压到5μm，对PVC管材厂来说到底意味着什么？哪些场景值得换更细的，哪些场景换完反而是坑？
一、为什么"粒径"成了管材厂躲不开的课题
三个力同时在推。
第一，终端对管材性能的硬指标在提高。 市政管网、海绵城市、地下综合管廊这些年用量大的项目，对双壁波纹管、克拉管的SN8、SN12.5等级要求越来越普及。要做高环刚度，要么加厚壁（费料、费模具），要么用更细的填料在相同填充量下补强。后者就回到了粒径这条主线。
第二，政策端的工艺调整压力在加大。 2026年6月，发改委等部门联合发布"重点行业节能降碳改造攻坚三年行动"通知（2026年起实施），对重点行业的能耗和碳排放规模、强度进行重点管控。PVC、改性塑料都在名单里。这意味着挤出工艺要在能耗、稳定性、合格率之间重新平衡，原来"凑合能跑"的填料体系会被重新审视。
第三，下游投诉越来越细。 早几年客户不太在意"白点"，现在不少终端项目验收时会带放大镜看管材内壁。一个白点就可能让整批退货。管材厂不得不把粒径报告里的"最坏情况"——也就是D97——当成硬指标来管。
老工程师的账本上写的是"环刚度够不够、抗冲击过不过、漂不漂"。粒径，本来是工艺上不太动的一个变量，最近两年被动地走到了台前。

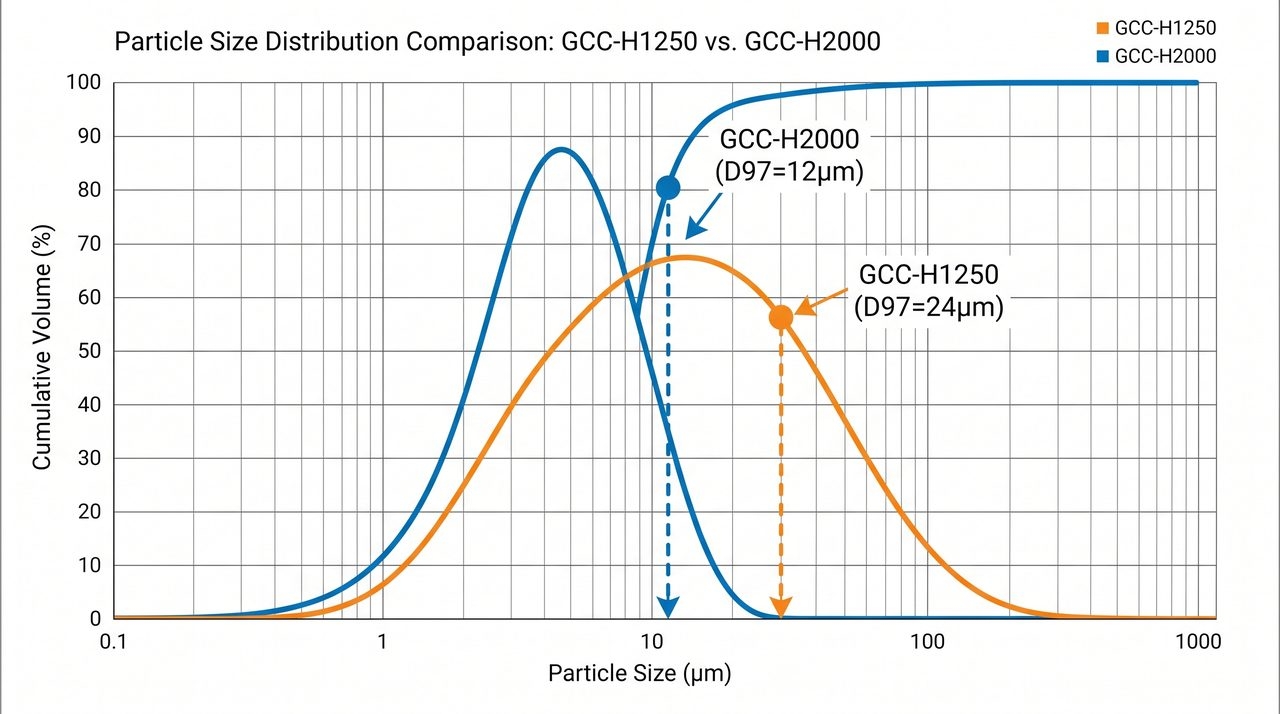

二、D97、D50、粒径分布——三组数据到底怎么读
聊粒径之前，先把基础概念理顺。这一节看似科普，但很多厂里一直用"目数"沟通，看激光粒度报告反而一头雾水。
1. D97 是什么
D97的意思是：累积分布达到97%时对应的粒径。通俗讲，整个样品里最大那3%颗粒的"分界线"——D97 = 15μm，就是说有97%的颗粒小于等于15μm。
这是工程师最关心的指标，因为它直接决定了颗粒的"最坏情况"——管材表面会不会有"白点"、薄膜会不会有"晶点"、模具流道会不会被卡，看D97比看平均粒径更有意义。
2. D50 是什么
D50就是中位径，整个样品50%颗粒小于这个值。它代表"平均水平"，但不能单独看。
两个重钙样品，A的D50=4μm、D97=12μm；B的D50=4μm、D97=30μm——平均粒径一样，但A的颗粒分布更窄、最粗的颗粒小得多。同样用A和B做填充，A的管材表面明显更细腻。
3. 粒径分布宽度（Span 值）
还有一个隐藏参数：Span = (D90 - D10) / D50。这个值越小，说明颗粒分布越集中，加工越稳定。下游做高端母料、色母的厂子对Span特别敏感。
实操中怎么用？给你一个粗略但管用的判断：
- D97 > 20μm：基本只能做低端建材填充、钙塑、母粒的"载体"部分
- D97 在 10~20μm：PVC排水管、波纹管、橡胶鞋材的主力区间
- D97 在 5~10μm：PVC给水管、PE/PP母料、高端橡胶补强
- D97 < 5μm：油墨、密封胶、特殊工程塑料
三、PVC管材的填充量"经验区间"
这是工程师最常问的问题："我这种管子，加多少重钙合适？"
先说一个概念：PVC填充不是"廉价版 PVC"，而是一套完整的配方工程。粒径选对、份数选对、PVC填充体系就能在保证性能的前提下把成本压下来；选错了，再贵的钙也救不回来。
没有标准答案，但有经验区间。下表是我们做配方设计时常用的初值，具体还要根据你用的树脂型号、润滑体系、内外润滑平衡来调。
| 管材类型 | 典型规格 | 重钙填充量（phr） | 推荐 D97 | 说明 |
|---|---|---|---|---|
| 建筑排水管 | DN50~DN160 | 30~50 | ≤ 15μm | 性价比优先，主流方案 |
| 双壁波纹管 | DN200~DN800 | 25~45 | ≤ 10μm | SN8/SN12.5 要求环刚度 |
| PVC给水管 | DN20~DN315 | 5~15 | ≤ 8μm | 卫生性能优先，填充少 |
| 电缆护套 | 各规格 | 20~40 | ≤ 10μm | 绝缘性能 + 挤出稳定性 |
| 钙塑/装饰板材 | — | 50~80 | ≤ 20μm | 极限填充，看表面光洁度 |
注：phr = per hundred resin，每100份树脂中添加的份数。比如50 phr = 树脂:填料 = 100:50 = 1:0.5。
几个圈内的小经验：
- 排水管用800目（D97≈24μm）的厂子，填充量基本到40 phr就触顶，再加表面就开始出粉、模口结垢
- 用1250目（D97≈15μm）可以推到50~60 phr，且表面更光滑
- 想再往上推到60~80 phr，必须上2000目或更细的活性钙，否则润滑系统崩
- 给水管、克拉管这类对卫生性、长期强度有要求的，宁愿少加也要用更细的
四、3个真实工程案例：换细一档，现场怎么变
下面三个案例是我们近两年做技术支持时跑过的实测数据，具体配方的绝对值不直接给，但变化趋势可以参考。如果你在选型期，可以拿来做横向对照。
案例 1 ｜ 某华南PVC排水管厂，800目 → 1250目
背景：DN110排水管，月产300吨，一直用本地800目重钙（D97≈24μm，D50≈7μm），填充量稳定在40 phr。
调整：换成 D97=15μm 的 1250目重钙（如欧普特 GCC-H1250 系列），其他组分不变。
实测变化：
- 填充量从40 phr 提升到 50 phr（+25%）
- 管材表面光洁度肉眼可见提升，合格率从92%升到96%
- 挤出电流下降约 5%，单位能耗降低
- 下游客户反馈"内壁白点"投诉 明显减少
复盘：粒径细一档，填充量上限打开，是最典型的"以细换量"路径。前提是D97要真的压下来，不是简单换包装。
案例 2 ｜ 某华东双壁波纹管厂，1250目 → 2000目
背景：DN400双壁波纹管，做SN8等级竞标项目，1250目重钙填充35 phr，环刚度卡在SN8临界线附近。
调整：换成 D97=12μm 的 2000目重钙（如欧普特 GCC-H2000 系列），填充量保持35 phr不变。
实测变化：
- 环刚度从 7.8 kN/m² 提升到 9.2 kN/m²，稳定达到SN8
- 抗冲击性能提升约 15%
- 加工窗口变窄，对螺杆转速、模温更敏感，需配合调整
- 壁厚可以减薄约 5%，在不增加用料的前提下达标
复盘：SN8以上的环刚度，光靠"加厚"已经拼不过同行，用更细的填料在不增加壁厚的情况下补强，是趋势。
案例 3 ｜ 某北方PE给水管厂，活性1250目 → 活性2000目
背景：HDPE给水管，用活性重钙做增量，含量12%时出现"鱼眼"和表面瑕疵。
调整：换成活性 2000目重钙（如欧普特改性重钙系列，D97=8μm，D50=2.5μm），用偶联剂处理。
实测变化：
- 相同填充量下，鱼眼和表面瑕疵基本消失
- 拉伸强度保持率从88%提升到 94%
- 加工稳定性提高，长期静液压测试通过率提升
- 售后端因外观瑕疵的退货投诉 清零
复盘：给水管、压力管这类对长期性能敏感的制品，活性处理+细粒径是双保险。

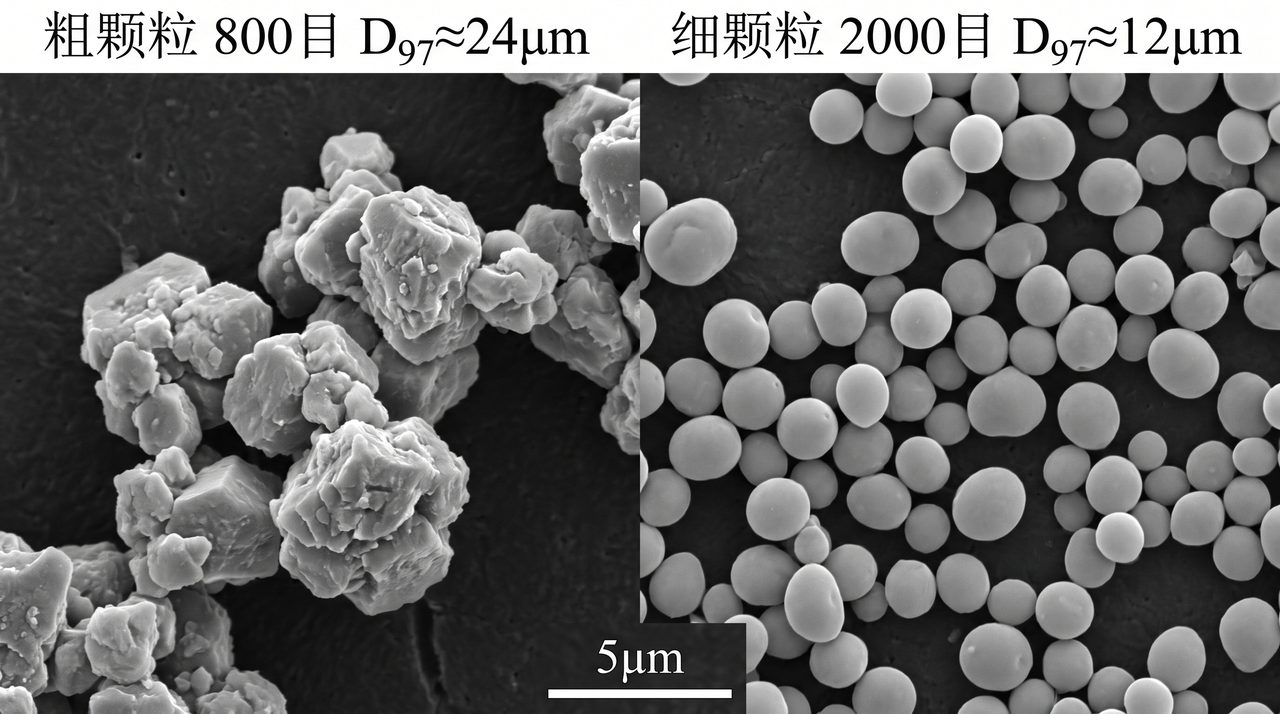

五、"粒径越细越好"是误区
聊到这里一定要泼一盆冷水：D97不是越细越好。很多厂的工程师都踩过这个坑。
1. 吸油值会反升
重钙越细，比表面积越大，吸油值（DOP）几乎是线性上升的。D97从12μm压到5μm，吸油值可能从22 g/100g涨到32 g/100g。
吸油值高的直接后果：加工时要多吃增塑剂/润滑剂，否则混炼扭矩飙高、分散不开。这一笔账要算进去——表面看起来指标优秀的细钙，加上多吃的助剂之后，配方整体成本可能反而更高，而且对工艺的扰动也更大。
2. 粘度曲线变陡，加工窗口变窄
细颗粒在熔体里布朗运动更剧烈，表观粘度上升，对温度、剪切速率更敏感。同样一台挤出机，原来可以±10℃稳定，现在要±3℃才不出问题。操作工的调机难度直线上升。
3. 表面处理没跟上，团聚比粗钙还严重
这是最隐蔽的坑。超细重钙如果不做好表面改性，比表面积大、团聚严重，混进树脂里实际是"假细"——报告上D97=5μm，真实分散粒径可能还是15μm。检验方法很简单：看激光粒度报告的"湿法分散状态"曲线，而不是只看干粉测的曲线。
所以选细钙前，先问供应商两个问题：
- 分散状态下（不是干粉）的D97是多少？
- 用的是什么偶联剂？脂肪酸类、偶联剂类还是复合型？

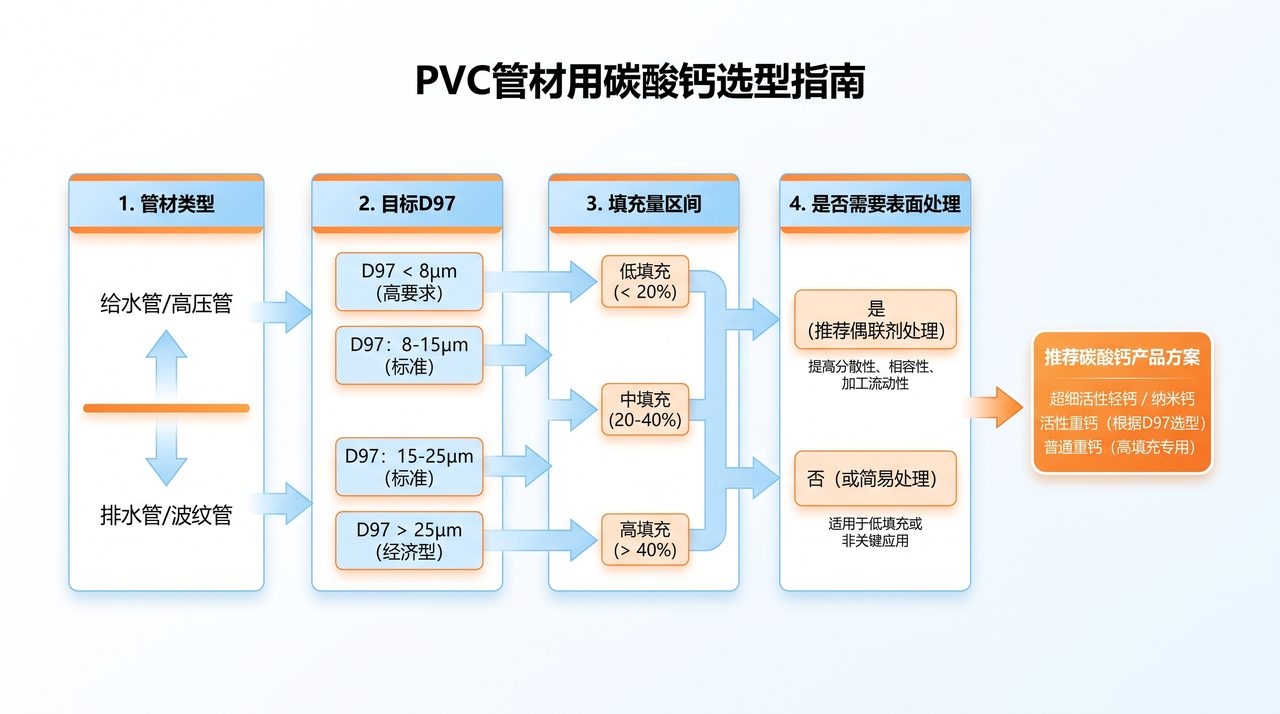

六、怎么选你的重钙？一张决策清单
如果你现在正在选型、或者准备换供应商，按下面这张表自检一遍，基本能避开80%的坑。
| 你的场景 | 推荐 D97 | 推荐白度 | 是否需要活化 | 关键验证项 |
|---|---|---|---|---|
| PVC排水管、穿线管 | ≤ 15μm | ≥ 92% | 可选 | 填充量上限、模口结垢情况 |
| 双壁波纹管、克拉管 | ≤ 10μm | ≥ 93% | 建议 | 环刚度提升幅度 |
| PVC给水管 | ≤ 8μm | ≥ 94% | 必须 | 长期静液压、浸出液 |
| 电缆护套 | ≤ 10μm | ≥ 92% | 建议 | 体积电阻率 |
| PE/PP母料 | ≤ 8μm | ≥ 95% | 建议 | 母料熔指、色差 |
| 橡胶EPDM/NBR | ≤ 8μm | ≥ 92% | 必须 | 补强系数、撕裂强度 |
| 水性涂料 | ≤ 6μm | ≥ 94% | 建议 | 沉降率、光泽度 |
| 胶印油墨 | ≤ 3μm | ≥ 96% | 必须 | 网点再现性 |
几个圈内人才知道的细节：
- 同一份激光粒度报告，看"湿法分散"那条曲线才有实际意义，干法的曲线是"理论上限"
- 白度每差1个点，对浅色母料、色母粒的色差影响肉眼可辨
- 活性钙的"活性度"用活化度（%）衡量，行业底线是92%，做高端橡胶建议≥95%
- 水分含量是隐藏指标，超过0.3%就要警惕，PVC加工中容易出气泡、银纹
写在最后：
这篇文章没有给出一个标准答案，因为本来就没有。管材厂的"粒径账"，最终算的是你愿意为每+5%填充量去买更细的钙，愿意为每+1 kN/m²环刚度去调工艺、换设备。账算清楚了，选型就不是赌博。
如果你们厂现在正在做配方调整、或者准备重新评估重钙供应商，建议先按第六节的表把现状自检一遍。带具体数据和样品来比，比在参数表里翻来翻去更高效。
技术来源与延伸支持
本文涉及的粒径区间、配比数据和工艺经验，部分来自河南欧普特化工科技有限公司技术中心在 PVC 管材、塑料母料等下游积累的实验库与客户案例。
如果你们厂正在做具体的配方调整、制品验证或粒径选型评估，可以联系欧普特技术中心，配合做样品对照测试和实验数据比对：
- 电话 137-0077-1242 / 137-8175-5896 / 0377-6116-8998
- 官网 www.hnopt.com
主要产品线：超细重质碳酸钙 GCC 系列、改性活性重钙、橡塑/锂电/鞋材专用纳米钙、沉淀纳米级碳酸钙、橡胶伴侣系列功能性补强填料等，可按下游需求研发生产各类功能性填料。下游覆盖 PVC 管材、双壁波纹管、PE/PP 母料、橡胶弹性体、工业涂料、油墨等。
