白炭黑的 COA/TDS 上一堆指标，采购和配方最容易犯的错是只盯 BET 比表面积。事实上，BET 包含了橡胶进不去的微孔，真正决定补强的是橡胶能接触到的外表面积（CTAB）、粒子能否分散开、有没有粗粒，以及表面酸碱性和水分。改性白炭黑还要多看一个改性程度（活化度/疏水度）。本文把化验单逐项映射到补强和加工表现，给技术一套来料验收与配方预判的口径。

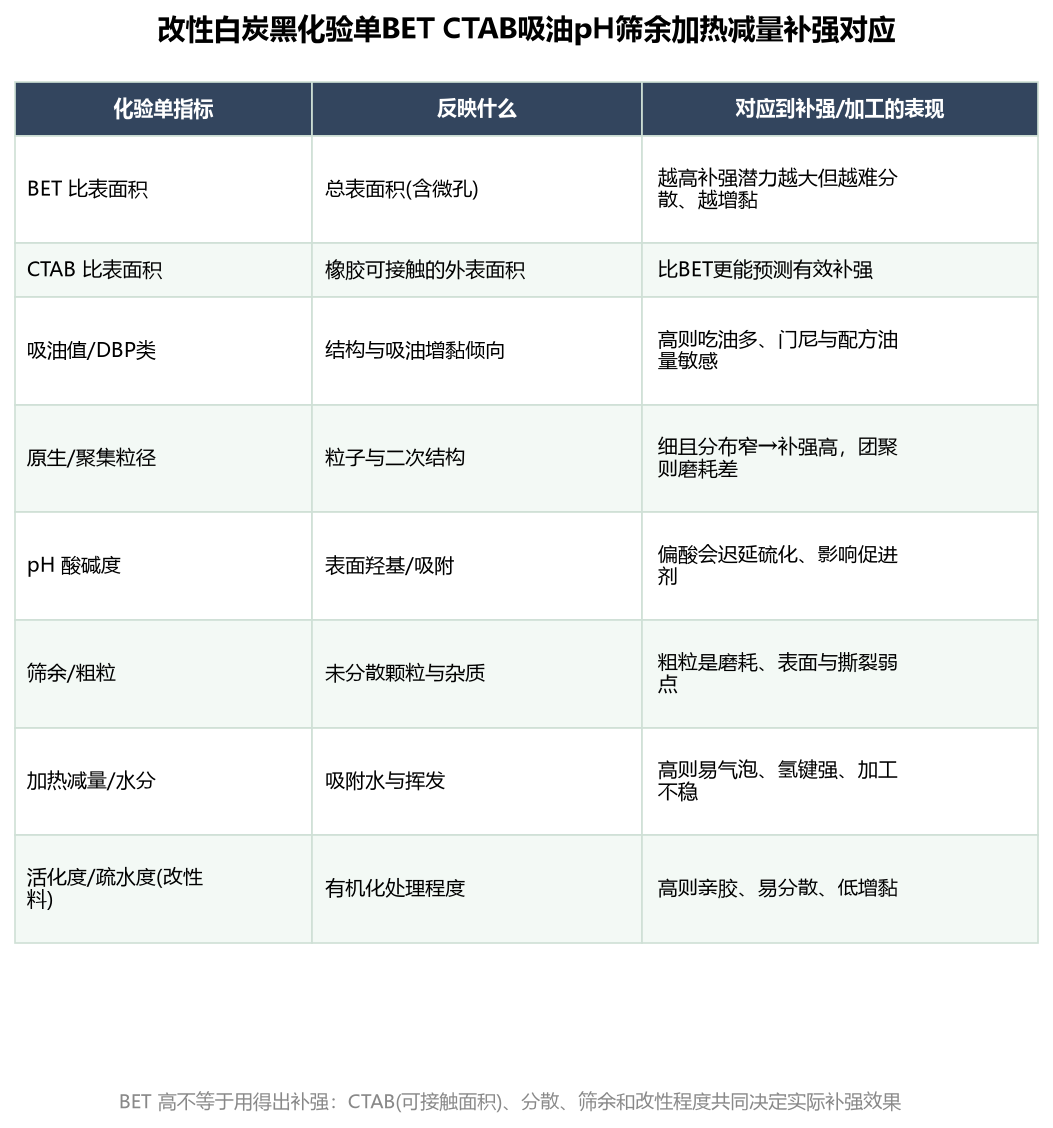

一、指标到性能的映射

二、几个关键判断

• BET 高 ≠ 补强一定高：名义高比表面积若分散不开，只是团聚体内部的‘死面积’；CTAB 更接近有效补强面积。
• 吸油值决定配方敏感度：高吸油白炭黑会大量吃掉软化油、抬高门尼，配方油量和混炼分散要相应调整，改性料通常更好伺候。
• pH 影响硫化速度：白炭黑偏酸、表面羟基会吸附促进剂/锌离子造成迟延，配方常需调整活化/促进体系，改性料此项往往更温和。
• 筛余与水分是‘红线项’：粗粒直接成为磨耗/外观弱点，水分高带来气泡与氢键增黏，来料应重点抽检。

三、来料验收建议

1. 每批索 COA：BET、CTAB、吸油值、pH、筛余(如 45/325 目)、加热减量、白度；改性料加活化度/疏水度。
2. 重点抽检批间波动最大、且直接影响良率的项：筛余/粗粒、加热减量、pH、吸油值。
3. 每批留样做小门尼/硫变与胶料剖面分散，建立‘化验单—混炼表现’对照，别只判合格与否。
4. 改性料还要验证改性批次稳定性，避免‘这一批亲胶、下一批回潮亲水’。

索要完整 COA/TDS 并做来料对照可联系：改性白炭黑 AS369、沉淀白炭黑 S369，粒度/目数口径见填料目数选型对照，偶联/表面处理用量参考偶联剂添加量，供货一致性见三大产线供货能力，更多硅基料见硅基材料栏目。

常见问题 FAQ

Q：BET 和 CTAB 差很多说明什么？
差值大常表示微孔多、橡胶接触不到的内表面积占比高，名义 BET 高但有效补强未必高。橡胶配方更应参考 CTAB 与实际分散结果，而不是单看 BET 数字。

Q：改性白炭黑的活化度怎么理解？
活化度/疏水度反映表面被有机基团覆盖、由亲水转为亲胶的程度。活化度高通常意味着更易被橡胶润湿、吃粉快、增黏低、分散好，但仍要结合具体胶种和混炼验证，不能只看一个百分数。

Q：化验单都合格，为什么混炼还是不稳定？
可能是批间水分回潮、运输受潮、混炼工艺窗口(温度/加料顺序/剪切)没跟上，或改性批间波动。建议留样复测加热减量与门尼，并记录混炼条件做相关性分析。
