碳酸钙改性，偶联剂到底加多少合适？加多了是不是更好？这是改性车间最常见的问题。结论是：偶联剂存在"包覆饱和点"，加到刚好把颗粒表面包覆一层即可，过量不提升活化度，反而增加成本、可能析出、影响制品。常用区间：硬脂酸类约 0.8%–1.5%，钛酸酯/硅烷类约 0.5%–1.5%（均占钙粉质量），以活化度达到并稳定在 ≥98% 为准。

一、为什么有"最佳添加量"？

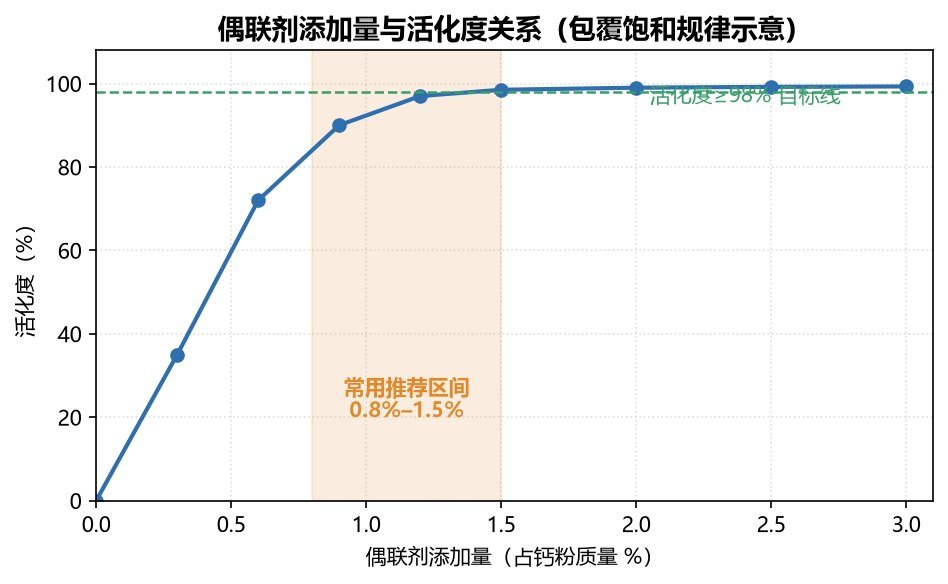

偶联剂/改性剂的作用是在碳酸钙颗粒表面形成一层单分子（或近单分子）包覆层，把亲水表面变成疏水亲油。理论上，恰好铺满表面所需的量就是最佳量：

• 加少了：包覆不全，裸露亲水颗粒多，活化度低、分散差、易团聚；
• 加到饱和：表面基本铺满，活化度达到并稳定在 ≥98%；
• 加多了：多余偶联剂游离在体系中，活化度不再上升，却推高成本，还可能造成析出、发黏、影响制品光泽与力学性能。

二、常用添加量参考（占钙粉质量）

以上为经验区间，实际最佳量随钙粉比表面积、细度、改性工艺（温度、转速、时间）而变：粉越细、比表面积越大（如纳米钙），需要的包覆剂越多。正确做法是做梯度试验，找到活化度刚到 ≥98% 的最低用量。

三、影响添加量的三个因素

• 粉体细度/比表面积：纳米钙比表面积大（NC-G30 达 27.1 m²/g），单位质量需更多偶联剂；普通重钙用量更少；
• 改性工艺：高速混合温度、转速、时间影响包覆均匀度，工艺不到位会"多费料还活化不均"；
• 偶联剂品种：不同偶联剂有效包覆效率不同，钛酸酯/硅烷用量通常低于硬脂酸。

活化度怎么测、98% 代表什么，见技术问答《活性钙活化度98%意味着什么？怎么检测？》；改性原理与活化度的关系见行业资讯《偶联剂表面改性碳酸钙：活化度为何是关键指标》。

常见问题 FAQ

Q：偶联剂是不是加越多活化度越高？
A：不是。达到包覆饱和后活化度基本不再上升（约 98% 平台），继续加只会增加成本并可能游离析出，最佳量是"刚饱和"的最低用量。

Q：改性不好（活化度低）怎么办？
A：先查偶联剂用量是否不足，再查改性温度/转速/时间是否到位、粉体是否干燥（含水会影响包覆）。建议做用量梯度+活化度检测。

Q：自己改性还是直接买活性钙？
A：产量大、工艺成熟可自改性；多数制品厂更省心的做法是直接采购活化度稳定≥98%、批次一致的活性钙（如 AC-H800），把改性风险交给专业厂家。

需要活化度稳定≥98%、分散性好的活性重钙，或想了解改性选型？联系欧普特化工 0377-61168998，提供检测报告并寄样小试，厂家直供、支持定制。
