白炭黑为什么能补强橡胶，很多资料直接跳到硅羟基与硅烷的化学反应式，但对配方工程师更有用的，是把补强看成三个可测量的工程结构：填料聚集体网络、表面结合胶（bound rubber）、聚合物-填料界面的应力传递。有机化表面改性（无论是硅烷化还是其他有机包覆）的价值，都能在这三层结构里找到对应。本文不谈具体化学牌号的反应机理，只讲改性如何改变这三层结构、又如何反映到 Payne、结合胶含量和 tanδ 曲线上。

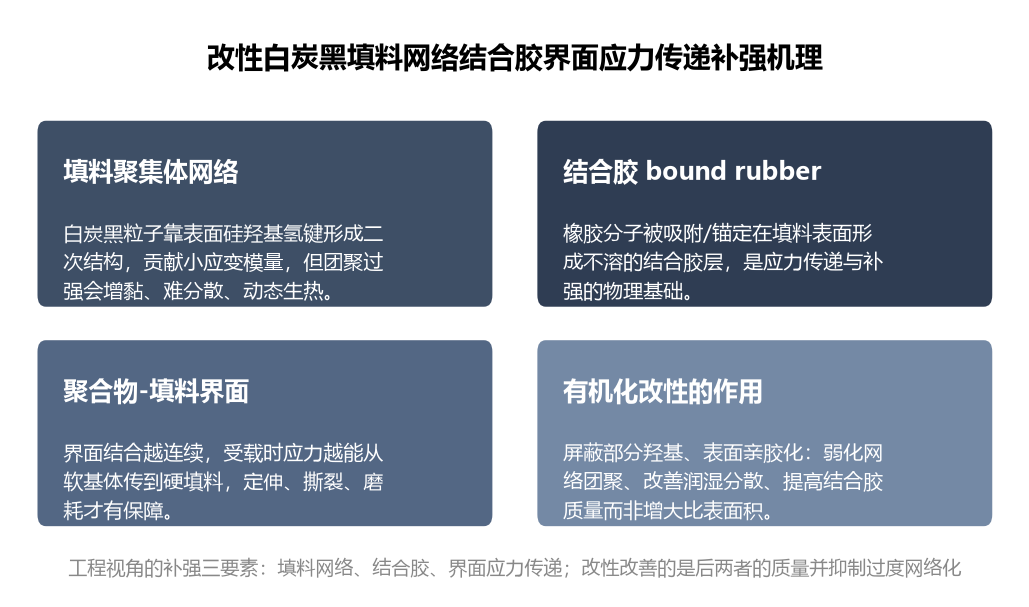

一、补强的三层结构

二、改性在每一层做了什么

• 削弱过度的填料网络：未改性表面羟基密度高，粒子间氢键形成强网络，门尼高、Payne 效应大、动态损耗高；有机化屏蔽部分羟基，使网络‘够用而不泛滥’。
• 改善润湿、提高结合胶质量：亲胶表面让橡胶在混炼时更快铺展到粒子表面，结合胶更均匀、锚定更牢，而不是把粉包成干团聚体。
• 让应力传递连续：受载时连续、结合良好的界面把应力分散到大量高刚度粒子上，延缓微裂纹，体现为定伸、撕裂和耐磨提升。
• 不是增大 BET：改性通常不显著提高比表面积，极端团聚时名义高 BET 反而用不出来——‘能分散出来的有效面积’才决定补强。

三、用哪些测量印证这套机理

把补强机理落到配方数据上，可索样做 RPA/结合胶/分散度对照：改性白炭黑 AS369、沉淀白炭黑 S369，并用降本方案见橡胶伴侣 S2017/S2087，更多硅基材料见硅基材料栏目；具体改性工艺与表征口径以 TDS 为准。

常见问题 FAQ

Q：结合胶含量越高补强就越好吗？
总体正相关，但要看‘结合’的性质：强化学锚定与适度物理缠结有利于应力传递，而过度刚性的界面可能增大滞后。应结合 Payne、tanδ 和硫化胶物性综合判断，不能只追一个结合胶百分数。

Q：填料网络弱了，小应变模量下降会不会坏事？
对多数制品，适度降低过强网络有利于降低门尼和动态生热；但某些依赖高小应变模量的场合要权衡。工程上是把网络调到‘分散均匀、内耗低、大应变补强不掉’的区间，而非一味减弱。

Q：不做 RPA，怎么判断改性有没有效果？
可从更易得的指标间接判断：同门尼下的吃粉时间、剖面分散度等级、硫变与门尼、300%定伸/撕裂/磨耗、动态件的温升。预算允许再上 RPA(Payne) 与结合胶做机理确认。
