配方工程师常问一个很实际的问题：同样是沉淀法白炭黑、BET 差不多，做了表面有机化改性的料，补强到底强在哪、值不值这个差价？要回答它，不能只看拉伸强度一个数，而要把加工端（门尼、吃粉）、填料网络（Payne 效应）、分散质量和硫化胶物性放在同一张对照表里。结论先行：改性主要不是把比表面积做得更大，而是削弱填料-填料之间的氢键团聚、改善橡胶对填料的润湿与界面结合，从而在‘更好加工’的同时把补强稳定地做出来。

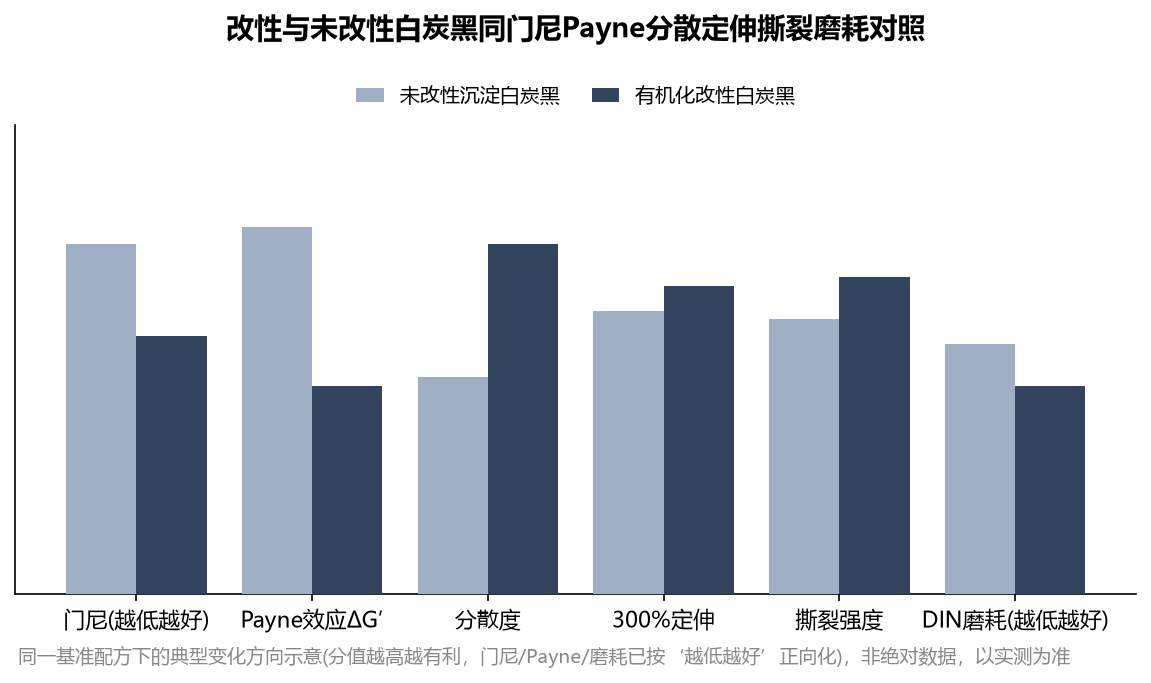

一、同配方对照看六个维度

二、逐项解读差异来源

• 门尼与吃粉：未改性白炭黑表面硅羟基多，易靠氢键连成网络、强烈吸油增黏，混炼门尼高、吃粉慢；有机化处理屏蔽部分羟基、表面亲胶，门尼下降、吃粉与充模更顺。
• Payne 效应（ΔG′）：小应变下储能模量随应变增大而下降的幅度，反映填料网络强弱。改性料的填料-填料相互作用弱，ΔG′ 更小，意味着团聚网络更少、分散更均匀、动态内耗更低。
• 分散度：亲胶表面更易被橡胶润湿和剪切打开，二次结构少，剖面白点/团聚等级改善，磨耗和撕裂的‘短板点’减少。
• 定伸/撕裂/磨耗：界面结合更连续，应力能从基体有效传到高刚度填料，300% 定伸、撕裂往往持平或提升、磨耗更稳定；并非改性就一定更高，关键看改性类型与硫化是否匹配。

三、怎么做这组对照才可信

1. 固定胶种、份数、硫化体系与软化油，只换‘未改性/改性白炭黑’这一个变量。
2. 同机台、同混炼工艺与硫化条件制样，分别测门尼、硫变、Payne（RPA）、分散度和全套硫化胶物性。
3. 若改性料需配合特定硅烷/硫化温度，单独记录，避免把‘工艺没跟上’误判成‘改性没用’。

做平行对照可索样：改性白炭黑 AS369 与未改性的沉淀白炭黑 S369，需要补强填充一体、再压综合成本时可评估橡胶伴侣 S2017/S2087，供货与一致性见三大产线供货能力，更多硅基料见硅基材料栏目。

常见问题 FAQ

Q：改性白炭黑是不是比普通的补强‘更强’？
更准确的说法是‘补强更稳定、更容易做出来，同时加工和动态性能更好’。在分散与界面到位时定伸、撕裂、磨耗往往持平或改善；但如果配方仍按未改性料的硫化/硅烷工艺不调整，也可能看不出优势，甚至迟延硫化。

Q：Payne 效应小是不是代表补强差？
不是。Payne 效应主要反映填料网络（团聚）强弱，过小可能是填料体积分数不足，但在同等用量下 ΔG′ 下降通常意味着分散更好、网络更弱、动态生热更低；补强还要结合大应变模量、结合胶和硫化胶物性一起看。

Q：门尼降了会不会物性也掉？
有机化改性降低的是填料网络造成的‘结构黏度’，不一定削弱聚合物-填料界面。界面结合良好时，门尼下降而定伸、撕裂可以保持甚至提升，这正是改性料的价值，需要用对照数据验证。
