重钙在工业涂料里的"沉降死循环"——5种现场解法，每种都有边界

一、为什么重钙在涂料里"必沉"——先把物理规律说清楚

很多配方师调涂料，凭手感加防沉剂。但防沉方案选不对，本质是没真正理解沉降这件事。

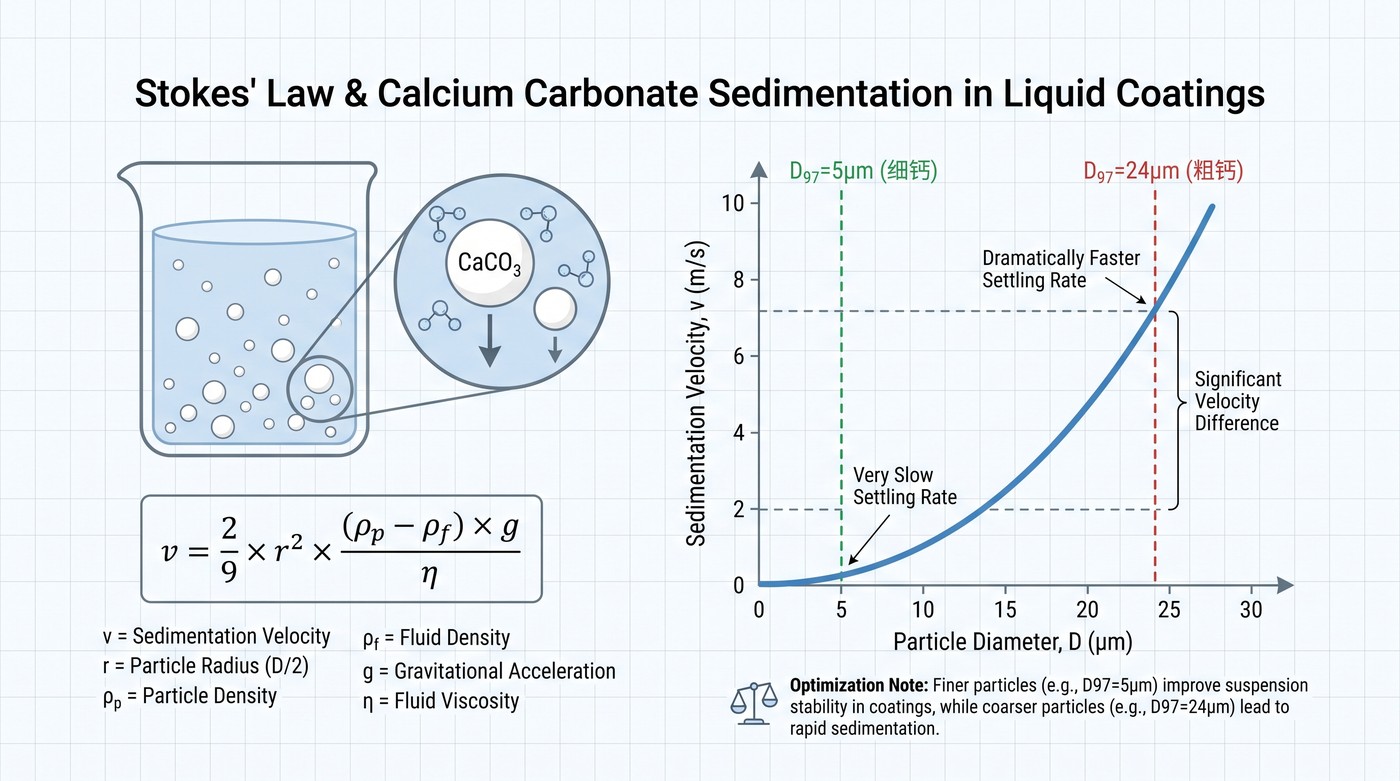

工业涂料里的填料沉降，遵循斯托克斯定律（Stokes' Law）：

v = (2/9) × r² × (ρp - ρf) × g / η

其中 v 是沉降速度，r 是颗粒半径，ρp 是颗粒密度，ρf 是液体密度，g 是重力加速度，η 是体系粘度。

这个公式告诉我们几件关键的事：

• 沉降速度与颗粒半径的平方成正比——粒径砍一半，沉降速度降到 1/4

• 沉降速度与体系粘度成反比——粘度翻倍，沉降速度减半

• 重钙密度 2.7 g/cm³，比绝大多数涂料基料密度（0.9~1.2 g/cm³）大得多——这个"密度差"是根本推力

直觉告诉我们"细的不容易沉"，这个直觉是对的。但有个关键的边界：当粒径小到布朗运动显著的程度（亚微米级），颗粒会被热运动"托住"，不再沉降——这就是为什么气相二氧化硅、纳米碳酸钙在某些体系下反而稳定。但代价是粘度飙高、流动性变差，所以这条路不是"越细越稳"那么简单。

结论先行：工业涂料的防沉，本质是在"颗粒下沉"和"体系增稠"之间找平衡。5种主流解法，本质都是这个平衡的不同实现方式。

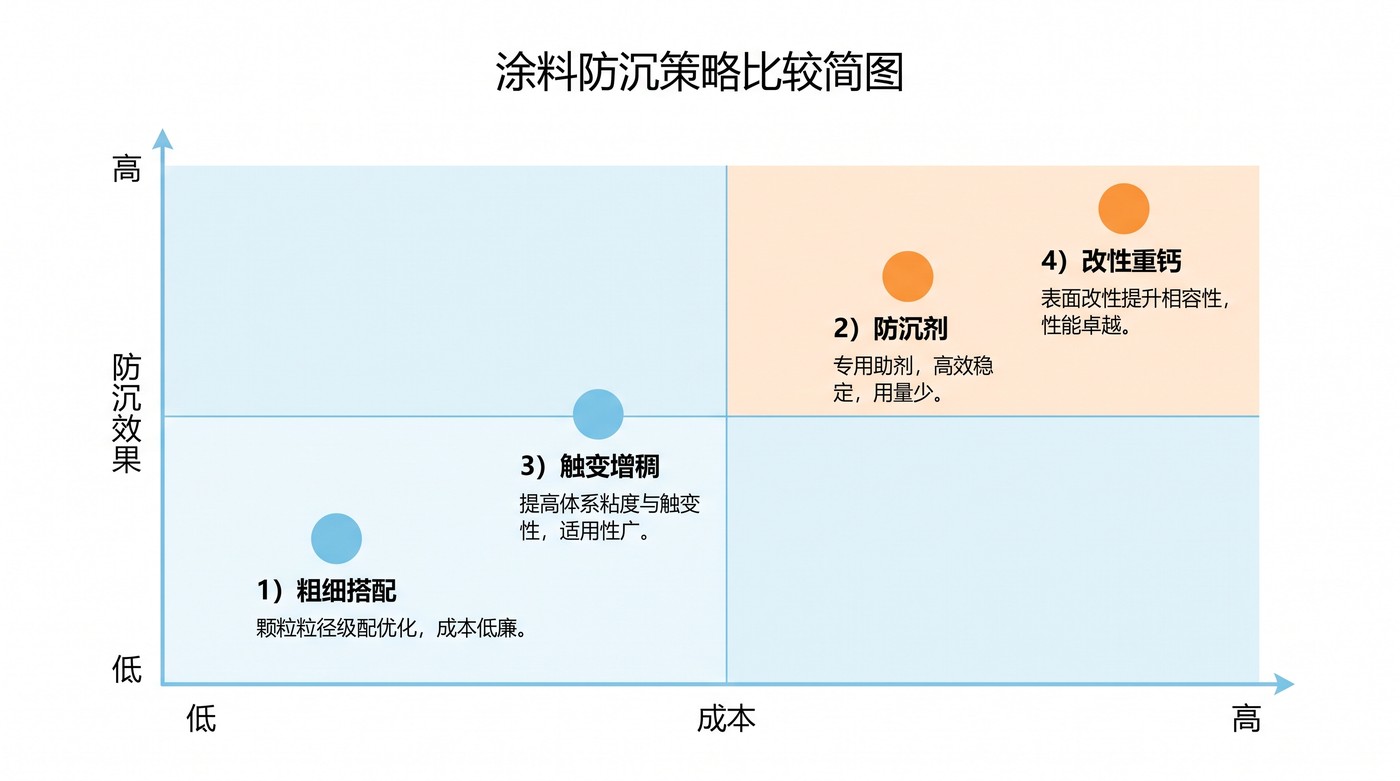

二、5种现场解法——每一种的原理、适用场景、副作用边界

解法 1 ｜ 粗细粒径搭配：最经济，但有上限

原理：把粗钙（D97≈15~24μm）和细钙（D97≤6μm）按一定比例混合。细颗粒填充粗颗粒之间的空隙，形成致密的"颗粒骨架"，把液体挤出去，宏观上不再"自由流动"。

典型配比：粗:细 = 7:3 或 6:4（根据体系粘度微调）。

适用场景：

• 水性工业涂料、防腐涂料底涂

• 中低端溶剂型涂料

• 对涂膜光泽要求不高的厚涂型

副作用边界：

• 粗颗粒比例超过70%，涂膜粗糙、光泽度下降

• 细颗粒比例超过50%，吸油值上升、需要更多分散剂

• 对储存时间超过6个月的产品，单靠粗细搭配不够

这是成本最低、最容易执行的方案。80%的工业涂料可以从这个方法开始试。

解法 2 ｜ 防沉降剂：经典但要会用

防沉降剂是涂料行业最常被提的方案，但也是被滥用最多的方案。常见的有三类：

关键认知：防沉剂不是"加越多越好"。每种都有副作用边界：

• 膨润土加多了，涂料流平性变差，刷痕、辊痕明显

• 聚氨酯增稠剂对剪切速率敏感，储存黏、施工黏的平衡很难调

• 气相二氧化硅吸油值极高，大量使用会让配方整体粘度失控

适用场景：中高档水性涂料、集装箱涂料、工程机械面漆。

解法 3 ｜ 触变性增稠：让涂料"站着不流、刷开就稀"

原理：通过特定的流变助剂，让涂料在低剪切（静置）下粘度很高、抵抗沉降；在高剪切（施工）下粘度变低、便于涂刷或喷涂。这种"剪切变稀-静置恢复"的特性，叫触变性。

触变性是工业涂料的"理想状态"——桶里稳定、施工顺滑。

常用手段：

• 气相二氧化硅（0.5~1.5%）+ 适量相容剂

• 聚酰胺蜡浆

• 某些改性膨润土

副作用边界：触变恢复时间需要与施工窗口匹配——恢复太快，喷涂时粘度反弹；恢复太慢，湿膜流挂。

解法 4 ｜ 改性重钙（表面处理）：根子上解决问题

这是最"治本"但成本也最高的方案。通过脂肪酸、偶联剂对重钙进行表面处理，改变颗粒表面的亲水/亲油性，同时降低吸油值、提高分散性。

改性重钙在涂料里表现出来的几个特点：

• 分散性好，不容易团聚形成大颗粒沉降源

• 吸油值低，相同填充量下体系粘度更低

• 与树脂相容性好，沉降一旦发生，软沉淀而非硬结块

典型应用：水性工业涂料、高固体分涂料、UV 涂料。具体选型时，D97≤6μm、接触角≥95°的改性重钙（如欧普特改性重钙系列）在水性环氧底漆和水性丙烯酸体系中验证过，沉降稳定性可以做到常温储存6个月以上。

关键提醒：改性重钙不是"万能解药"——表面处理剂选不对，反而带来储存稳定性、附着力问题。采购前一定要看供应商的接触角数据，亲水/亲油型不能选错。

解法 5 ｜ 工艺端优化：成本最低但容易被忽视

很多时候，沉沉问题不是配方问题，是工艺问题。这一类解法包括：

• 分散工艺：高速分散的时间、转速、加料顺序

• 储存条件：避免高温、避免反复冻融

• 使用习惯：客户开桶前先搅拌、避免稀释后长时间放置

• 包装：大桶改小桶、卧放改立放避免顶部结皮

工艺端的优化，不需要任何添加剂成本，但经常被配方师忽视。涂料厂给客户一份"使用建议书"比堆防沉剂更管用。

三、5个工业涂料场景的配方实战

脱离场景谈方案没有意义。挑了5个最常见的工业涂料品类，给出实战配比思路（不是给具体配方，而是给设计逻辑）。这里的涂料填料配比，不只是"加多少重钙"的问题，而是重钙 + 触变剂 + 分散剂 + 防沉剂 4 个变量的协同。

场景 1 ｜ 水性环氧底漆（防锈底漆）

特点：重钙占填料主导，需要兼顾防锈性与施工性。粗细搭配 + 少量防沉剂是主流方案。

• 重钙 D97≤10μm，细粉比例 30~40%

• 重钙填充量：占基料 30~50%

• 防沉剂：有机膨润土 0.2~0.4%（预凝胶）

• 分散剂：聚羧酸钠盐 0.5~1.0%

场景 2 ｜ 溶剂型防腐涂料（环氧/聚氨酯面漆）

特点：体系本身粘度可控，但储存期长（1~2年），对防沉要求高。改性重钙 + 触变剂是核心。

• 改性重钙（脂肪酸/偶联剂处理）D97≤8μm

• 气相二氧化硅 0.5~1.0%（触变骨架）

• 聚酰胺蜡浆 0.2~0.5%

场景 3 ｜ 粉末涂料

特点：无溶剂体系，不存在"沉降"问题，但有"结块"问题。粒径和吸油值是关键。

• 重钙 D97≤15μm，吸油值≤20 g/100g

• 填充量：占配方 20~35%

• 水分含量严格控制 ≤0.3%

场景 4 ｜ 集装箱涂料（高固体分环氧）

特点：高固体分、一次成膜厚（200μm+），防沉和防流挂是同一件事的两种说法。触变体系是核心。

• 改性重钙 D97≤8μm

• 气相二氧化硅 1.0~1.5%

• 聚酰胺蜡浆 0.5~1.0%

• 流变控制：触变恢复时间 5~10 秒

场景 5 ｜ 工程机械面漆（聚氨酯/丙烯酸）

特点：对外观要求高，光泽≥80°，细度≤25μm。沉降问题直接表现为"涂膜颗粒感"。

• 改性重钙 D97≤5μm，白度≥94%

• 细颗粒占比 ≥60%

• 分散剂：电中性胺盐 0.8~1.2%

四、5个现场常踩的坑

调涂料这么多年，下面5个坑是最常见的，几乎每一家新厂都踩过：

坑 1 ｜ 防沉剂加到粘度崩

"沉降了？加膨润土。"——加到涂料稠得上墙都刷不开，工人骂街。防沉剂有临界点，过了反而体系崩溃。建议加到目标粘度的80%为止，留出余量给温度波动。

坑 2 ｜ 纳米钙代替重钙，反而加重沉降

直觉上"细的不沉"——但纳米钙比表面积巨大，团聚后形成大颗粒"假细"，沉降更快。这就是为什么涂料里直接加纳米钙经常翻车。纳米钙必须配合充分的分散工艺和表面处理。

坑 3 ｜ 粗细搭配比例不对

粗:细 = 9:1，没有意义——细颗粒太散，起不到"骨架"作用。粗:细 = 5:5，吸油值过高。经验上粗:细 = 6:4 到 7:3 是黄金区间。

坑 4 ｜ 储存温度对沉降的影响被忽视

夏天车间 40℃ 储存 1 周，相当于常温 1 个月。温度每升高 10℃，体系粘度下降约 30~40%，沉降速度成倍增加。南北方客户的投诉差异，多数源于此。

坑 5 ｜ 稀释后沉降加速

涂料施工前要稀释，稀释后粘度大幅下降，沉降速度加快。建议在涂料使用说明里加一条：稀释后 4 小时内用完。

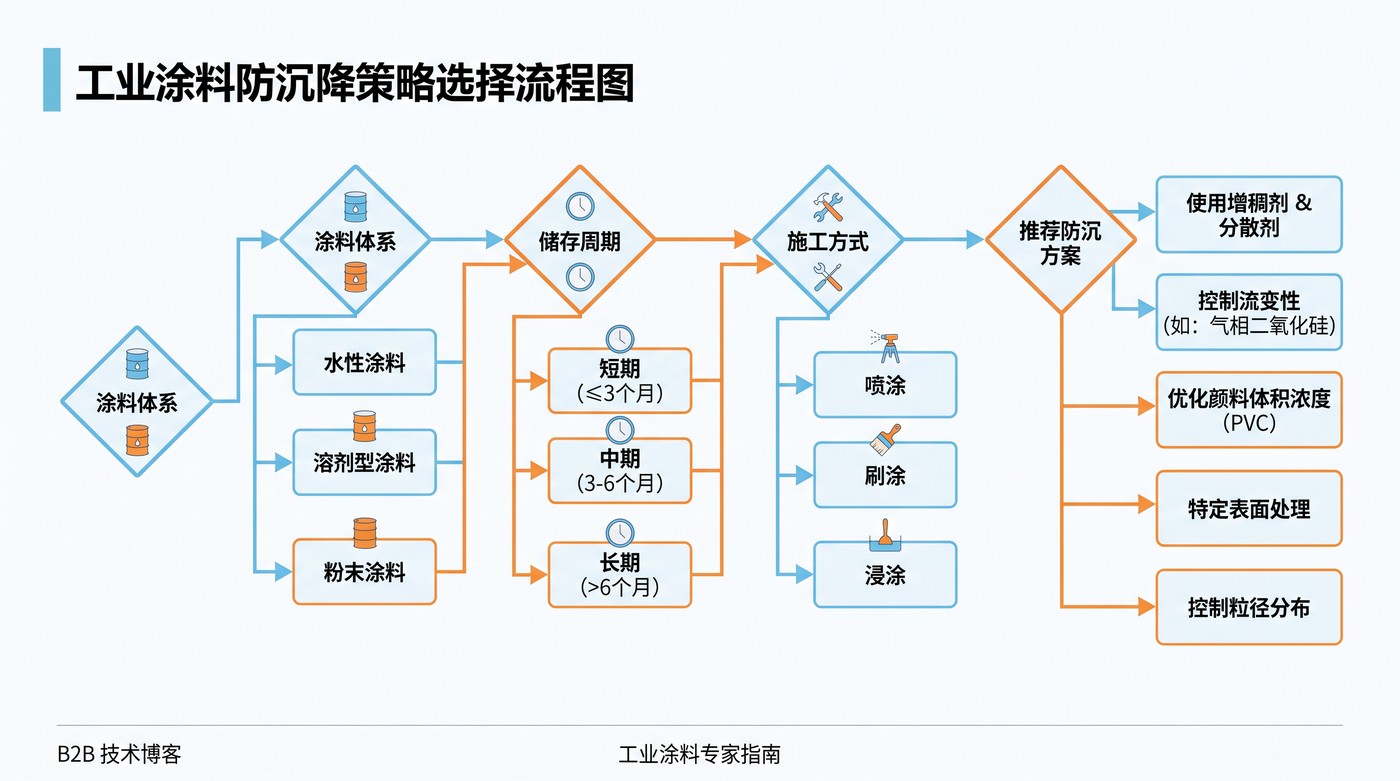

五、怎么给你的涂料选防沉方案？一张决策表

最后这张表是给正在做配方调整的工程师用的，按你的场景对号入座：

几个圈内的判断经验：

• 同一批重钙，湿法研磨 30 分钟后测的 D97 才是涂料里的真实状态

• 膨润土一定要预凝胶，直接干粉加进去 = 完全没效果

• 客户投诉"桶底结块"时，先问储存温度和储存时长，再改配方

• 改性重钙的接触角数据比"白度、细度"更能预测它在涂料里的表现
