塑料填充改性，就是在 PP、PE、PVC、ABS 等树脂中加入碳酸钙、滑石粉等无机填料，在不大幅牺牲性能的前提下降低成本、改善刚性、尺寸稳定性和加工性能。其中碳酸钙（尤其是重质碳酸钙）因价格低、白度高、来源广，是塑料行业用量最大的填料。本文讲清它在塑料里到底起什么作用、该选哪种、加多少合适。

一、碳酸钙在塑料中的三大作用

• 增量降本：碳酸钙价格远低于树脂，合理填充可替代部分树脂，显著降低原料成本，这是填充改性最直接的目的；
• 改善刚性与尺寸稳定性：无机填料刚性大、收缩率低，能提高制品的硬度、刚度，降低成型收缩和翘曲，让尺寸更稳定；
• 调节加工性能：适量填料可改善导热、调节熔体流变、缩短冷却定型时间，提升加工效率。

需要注意：普通重钙主要是增量/半补强，对韧性没有贡献，填充过高反而会降低冲击强度和伸长率——这是填充改性要把握的平衡。

二、选普通钙、活性钙还是纳米钙？

普通填充降本选重钙即可；填充比例高、分散难、外观要求高时选活化度≥98%的活性钙；要提升韧性/冲击才考虑纳米钙。关于"纳米钙能否替代重钙"见《纳米碳酸钙能完全替代重钙吗？》。

三、典型添加量区间（参考）

添加量没有固定值，取决于制品要求、设备和配方，常见区间：

• PVC 管材/型材：重钙常用约 20–40 份（每百份树脂），普通排水管可更高，给水管适当降低以保证承压与外观；
• 通用注塑件：约 10–30 份，外观件选高目数/活性钙；
• 填充母料：填料占比可高达 70%–85%，此时必须用活化度高、分散好的活性钙；
• 薄膜/高端制品：添加量低或用超细/纳米钙，避免影响透明度与力学。

具体 PVC 管材型材的目数选择见塑料应用《重质碳酸钙在 PVC 管材型材中的填充应用与目数选型》。

四、高填充下保证质量的三个要点

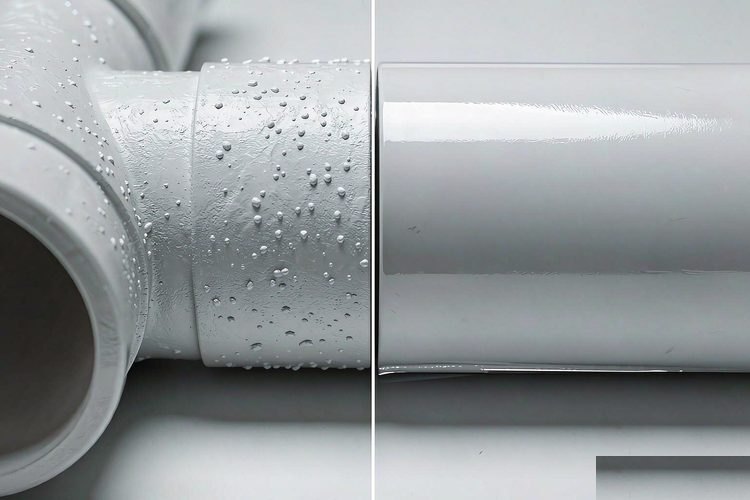

1. 细度匹配：外观件用 1250 目以上、D97 小的粉，减少颗粒痕；
2. 表面活化：高填充务必用活性钙（活化度≥98%），改善与树脂相容性、防析出；
3. 分散工艺：保证混料/挤出温度、剪切和偶联分散到位，避免团聚导致麻点、性能波动。

常见问题 FAQ

Q：碳酸钙加越多成本越低，是不是加越多越好？
A：不是。超过合理量会明显降低冲击强度、伸长率和外观，还会磨损设备、影响加工。应在性能达标前提下找成本最优添加量。

Q：填充后制品发脆怎么办？
A：降低填充量、换用活性钙改善界面结合，或加入适量纳米钙/弹性体增韧，并优化混炼分散。

Q：填充母料为什么强调用活性钙？
A：母料填料占比极高，只有活化充分、分散好的活性钙才能保证母料在基体树脂中均匀分散、不析出、制品外观好。

做塑料填充改性不知选哪种钙、加多少？把树脂种类和制品要求告诉欧普特化工，我们按真实目数、白度、活化度参数推荐型号并寄样小试。电话 0377-61168998，厂家直供、支持定制。
