在水性涂料（乳胶漆、内外墙漆、水性工业漆、腻子）配方中，重质碳酸钙（重钙）是用量最大的体质填料之一。它不直接提供遮盖力，却在增量降本、提高体系固体分、改善施工性和涂膜白度方面发挥关键作用。随着涂料水性化提速，高白、细粒径、分散稳定的重钙需求持续上升。欧普特化工供应的 1250目重钙 GC-H2000 与 2000目超细重钙 GC-L40 广泛用于水性涂料，本文讲清重钙在水性漆中的作用与目数选型。

一、水性涂料为什么要用重钙

水性涂料以水为分散介质，配方中颜填料既要控制成本，又要保证贮存稳定性和涂膜性能。重钙作为体质填料（也称骨架填料），在体系中承担多重作用：

• 增量降本：重钙价格远低于钛白粉和乳液，合理填充可显著降低配方成本；
• 提高固体分：增加体系粉体含量，提升涂膜丰满度与一次成膜厚度；
• 改善施工与贮存：配合分散剂、增稠/触变助剂，调节体系流变，改善刷涂手感与抗沉降；
• 白度打底：高白重钙为浅色/白色涂膜提供干净底色，可减少部分钛白用量。

二、重钙在水性涂料中的具体作用

1. 体质填充与降本：作为非遮盖性填料替代部分高价颜料，是配方成本控制的核心；
2. 改善涂膜性能：适量细钙可提高涂膜硬度、耐磨性与耐久性，改善手感；
3. 调节流变与沉降：粒径级配影响体系黏度和颜料悬浮，合理目数有助于防沉降、防后增稠；
4. 白度与外观：高白度（≥95）重钙让白色涂膜更纯净，着色时发色更准。

三、目数怎么选：内墙漆/腻子 vs 高端面漆（核心）

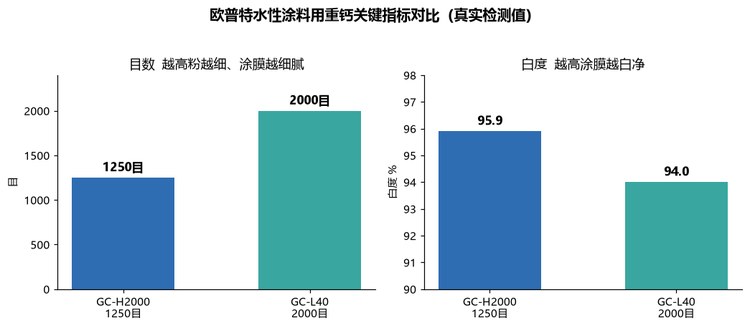

涂料对重钙的核心要求是白度高、粒径细且分布稳定、筛余低、分散性好。目数越高粉越细，涂膜越细腻，但成本也越高，需按涂料档次匹配。下表是欧普特两款常用型号的真实指标：

1. 内墙乳胶漆、腻子、底漆：选 1250 目 GC-H2000

这类涂料用量大、对成本敏感，表面要求适中。GC-H2000 为 1250 目高白超微细重钙，D50 约 4.65μm、D97≤12μm、白度≥95.9，分散性好、白度高、性价比突出，是内墙漆、腻子和底漆的主流选择。

2. 高端面漆、精细水性体系：选 2000 目 GC-L40

高档面漆、高光/丝光涂料对涂膜细腻度、光泽和筛余要求更高。GC-L40 为 2000 目高白超细重钙，D97 约 12.62μm、含量≥98%，粒径更细、筛余更低，涂膜更光滑细腻，适合高端面漆和精细填充。

四、添加量与配伍注意点

重钙在水性涂料中的具体添加量因涂料种类和配方差异较大，一般在一定百分比区间，建议按配方小试确定。配伍上重点关注：

• 与分散剂配合：细钙比表面积大，需足量分散剂保证润湿分散，防止返粗、絮凝；
• 与增稠/触变助剂搭配：合理调节流变，防止贮存期沉降、后增稠；
• 与钛白粉、硫酸钡搭配：重钙是体质填料，遮盖力仍靠钛白；高白重钙可部分替代钛白降本，但不能完全替代；对耐候、光泽要求高的体系可配沉淀硫酸钡。

五、常见问题排查

• 涂料沉淀、结块（"沉降死循环"）：与粒径级配、分散和增稠体系有关，需优化分散剂与触变助剂、控制目数搭配，详见重钙沉降的5种现场解法；
• 涂膜发花、白度不够：重钙白度不足或分散不均，选白度≥95 的高白重钙（GC-H2000）并加强分散；
• 涂膜粗糙、有颗粒：目数偏低或筛余高，提高到 2000 目 GC-L40 并控制筛余；
• 体系后增稠、施工性差：细钙吸油/吸胶值偏高或分散不足，调整分散剂与增稠体系、控制细钙用量。

六、选型小结

水性涂料选重钙，记住两句话：内墙漆、腻子、底漆看性价比，选 1250 目高白 GC-H2000（白度≥95.9）；高端面漆、精细体系看细腻度，选 2000 目 GC-L40。核心是白度高、粒径稳、分散好。更多涂料填料方案见油漆涂料应用栏目。

常见问题 FAQ

Q：水性涂料用重钙一般多少目？
A：内墙乳胶漆、腻子、底漆常用 1250 目 GC-H2000（D50≈4.65μm、白度≥95.9），性价比高；高端面漆、高光体系建议选 2000 目 GC-L40，粒径更细、筛余更低、涂膜更细腻。

Q：重钙会让涂料沉降吗？
A：沉降与粒径级配、分散剂和增稠/触变体系有关。合理目数配合足量分散剂和触变助剂可有效控制；必要时可用少量纳米钙改善触变。具体排查方法见本站《重钙沉降死循环的5种解法》。

Q：涂料里重钙能替代钛白粉吗？
A：不能完全替代。重钙是体质填料，主要起填充降本、提高固体分和白度打底作用，遮盖力仍依靠钛白粉；高白重钙可减少部分钛白用量、降低成本。

如需样品或完整 TDS 技术资料，欢迎联系欧普特化工（电话 0377-61168998），厂家直供、支持寄样与定制改性。
