活性钙包装上写"活化度≥98%"，到底是什么意思？简单说：活化度是衡量碳酸钙颗粒表面被偶联剂包覆比例的指标。活化度 98%，意味着 98% 以上的颗粒表面已由"亲水"变成"疏水亲油"，能和树脂、橡胶更好地相容。这个数字直接决定了活性钙能填多高、分散好不好。

一、活化度是什么？为什么重要

普通重钙、轻钙表面有大量羟基（—OH），是亲水疏油的，直接填进塑料、橡胶里容易团聚、与基体结合差。表面改性（用硬脂酸、钛酸酯/硅烷偶联剂包覆）后，颗粒表面变成疏水亲油，与有机基体的相容性大幅提升。

活化度越高，说明包覆越完全、裸露的亲水颗粒越少，带来三个实际好处：

• 分散更好：不易团聚，在基体中分布均匀；
• 允许更高填充：流动性好、不易析出，添加量可上提；
• 力学表现更稳：界面结合好，制品韧性、表面质量更有保障。

二、活化度怎么检测？（行业常用水浮法）

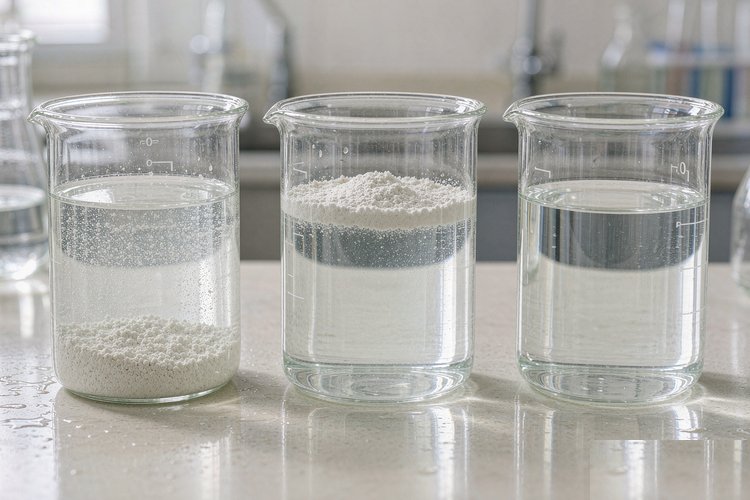

利用"活化后疏水、未活化亲水"的原理，最常用的是水浮法（漂浮率法）：

1. 称取一定量（如 5g）钙粉，加入盛有定量蒸馏水的分液漏斗或量筒中；
2. 充分振荡/搅拌后静置，使粉层与水分离；
3. 活化（疏水）的粉漂浮在水面，未活化（亲水）的沉入水底；
4. 放出底部沉粉，烘干称重，按公式计算：
   活化度(%) =（漂浮粉质量 ÷ 试样总质量）× 100%。

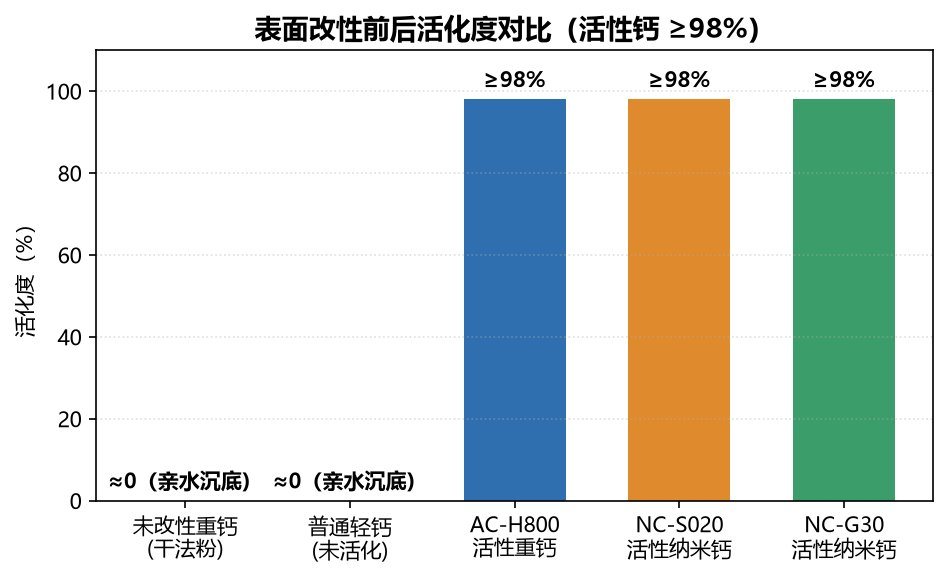

漂浮比例越高，活化度越高。欧普特活性钙（如 AC-H800 活性重钙、NC-S020、NC-G30 纳米钙）活化度均做到 ≥98%，即绝大部分颗粒都能漂浮。

三、活化度高就一定好吗？

活化度是"门槛指标"，不是越高越要追。98% 已能满足绝大多数高填充、高分散场景；继续往上，偶联剂用量增加、成本上升，收益递减。更该关注的是：活化度稳定性（批次一致）+ 粒径/比表面积是否匹配用途。偶联剂种类和添加量如何影响活化度，见《偶联剂表面改性碳酸钙：活化度为何是关键指标》。

常见问题 FAQ

Q：活化度 98% 和 95% 用起来差别大吗？
A：在高填充、高分散要求（高档母料、密封胶、橡胶制品）下差别明显——98% 的粉分散更匀、析出更少、表面更好；普通低填充场景差异不大。

Q：自己能简单判断活化度吗？
A：可做简易水浮：取少量粉撒在清水上搅拌，大部分漂浮、水基本不变浑说明活化良好；大量沉底、水变白浊说明活化不足。精确值仍以检测报告为准。

Q：活性钙会不会放久了失效？
A：应防潮密封储存。受潮或长期裸露可能导致表面处理剂受影响、活化度下降，建议按批次先进先用。

需要活化度稳定≥98%、批次一致的活性重钙或纳米钙？联系欧普特化工 0377-61168998，可提供活化度、粒度、白度检测报告并寄样小试，厂家直供、支持定制。
