黑滑石粉 黑色橡塑补强填料 可部分替代炭黑片状滑石粉
- 欧普特黑滑石粉为层状含水镁硅酸盐功能填料，含天然类石墨碳层、灰黑色、片状补强增韧、耐热氧老化、电绝缘，可在黑色轮胎/密封件/输送带/改性塑料中部分替代炭黑、降低成本，25kg现货支持试样。...
- 咨询热线：13700771242
-
产品详情
产品简介

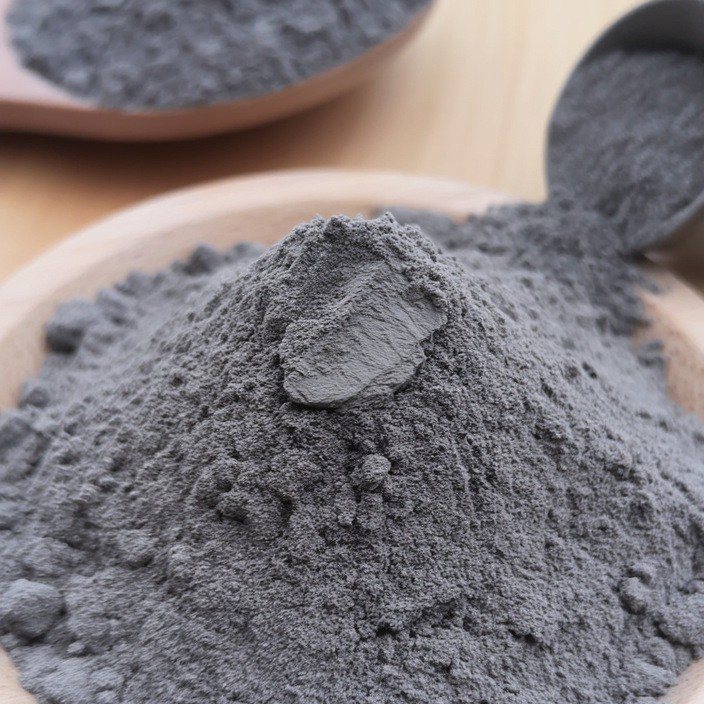

黑滑石粉（Black Talc）是河南欧普特化工以天然黑滑石为原料，经提纯、超细粉磨与精密分级制成的层状含水镁硅酸盐功能填料，化学成分为水合硅酸镁 Mg₃(Si₄O₁₀)(OH)₂。

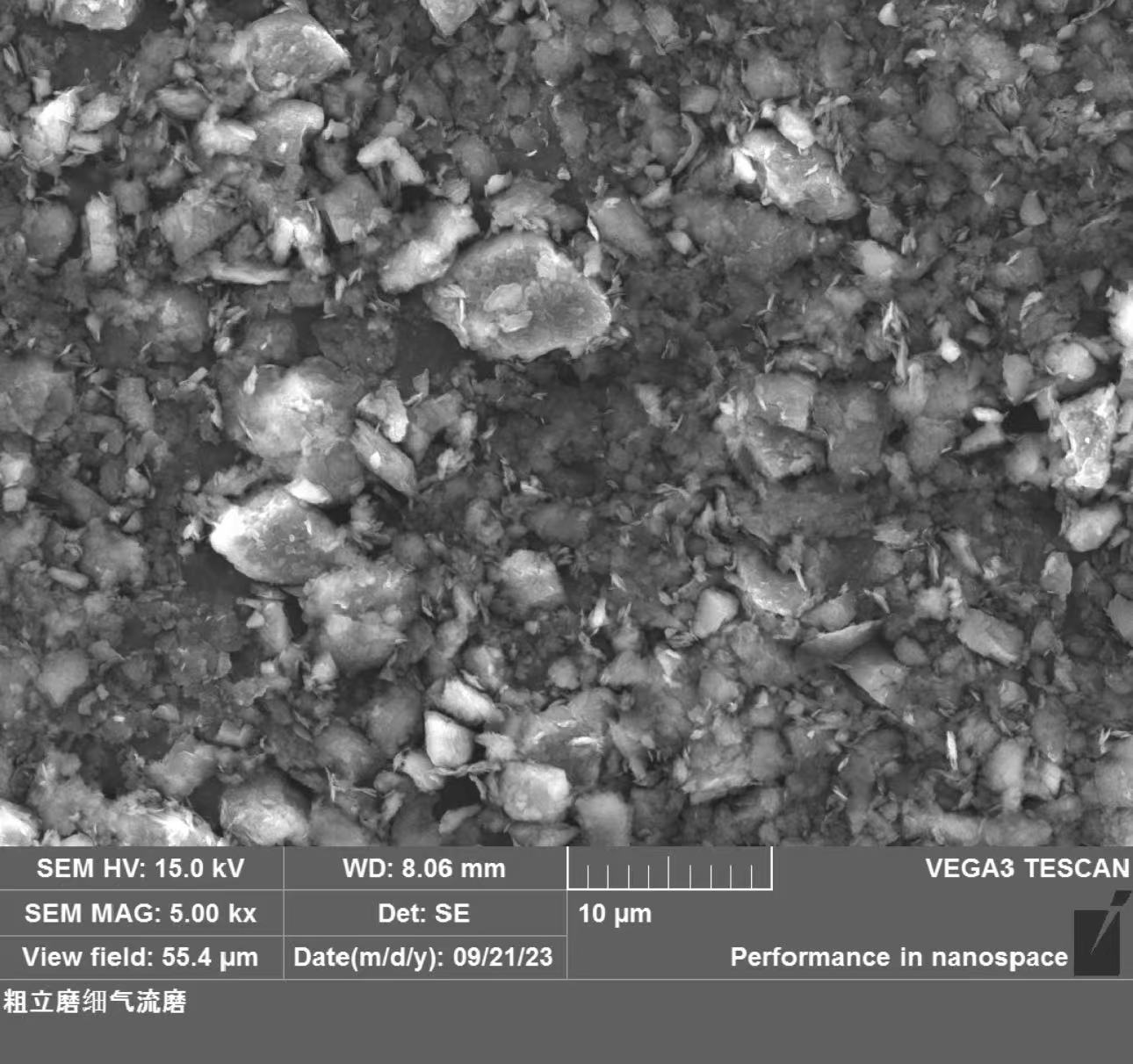

黑滑石因含有机质并形成天然"类石墨碳层"而呈灰黑色，具有高纵横比片状结构、天然亲油性和良好的界面结合力；与橡胶、塑料相容性好，可发挥片层补强、增韧、耐热氧老化和电绝缘作用。
其突出价值在于：在黑色/深色橡胶与塑料制品中，可部分替代炭黑、减少炭黑用量并降低配方成本，同时改善加工流动性与表面光洁度。需注意黑滑石填料仅适用于黑色或深色制品，浅色场景应选用煅烧增白滑石。
核心优势
补强增韧高纵横比片状结构在基体中形成取向骨架，提升刚性、拉伸与抗撕裂性能
耐老化·可减炭黑天然类石墨碳层协同 MgO/SiO₂，抑制热氧老化，黑色制品中可部分减少炭黑用量
降本·加工友好降低门尼粘度、改善流动与挤出稳定性，矿物填料成本与碳足迹均低于炭黑
技术参数
| 产品名称 | 黑滑石粉（Black Talc） |
| 主要成分 | 水合硅酸镁 Mg₃(Si₄O₁₀)(OH)₂；SiO₂ 约 60%–63%、MgO 约 30%–31.7% |
| 外观 | 灰黑色 / 黑色粉末（含天然类石墨碳层） |
| 莫氏硬度 | 约 1–1.5（质软、对模具磨损温和） |
| 密度 | 约 2.6–2.8 g/cm³ |
| 体积电阻率 | 10¹²–10¹³ Ω·cm（电绝缘性好） |
| 吸油值 | 约 40–50 g/100g |
| pH 值（水悬浮液） | 8–9 |
| 细度规格 | 325 / 800 / 1250 目及超细 D50 2.5–5.5μm 可选 |
| 适用颜色 | 仅黑色 / 深色制品（浅色请选煅烧增白滑石） |
| 包装 | 25 Kg / 袋（防潮编织袋） |
* 以上为该产品典型技术指标区间，具体数值以随货 TDS / 批次检测报告为准；可按应用提供不同目数、细度（D50）及表面改性（偶联剂处理）版本，支持试样。
应用领域
轮胎/密封橡胶
汽车密封件/输送带
PP/ABS改性塑料
黑色工业涂料选型与使用建议
1黑色橡胶：轮胎气密层/内衬、密封条、减震件、胶管、输送带等黑色制品中作功能填料，可部分替代炭黑（非等量替换），建议先小试确定替代比例。
2改性塑料：PP/PE/ABS 黑色汽车件、家电外壳、管材等，常用添加 5%–30%，提升刚性、尺寸稳定与耐热变形；建议模具钢 ≥HRC50。
3分散建议：黑滑石吸油值略高，优先选硅烷偶联剂表面处理型号；塑料采用两步混炼、螺杆增加分散元件，分散更均匀。
4颜色边界：本产品仅用于黑色/深色体系；陶瓷、造纸、浅色涂料等高白场景请选用煅烧增白滑石（白度 92%–97%）。
常见问题
Q1黑滑石真能替代炭黑吗？能替代多少？
能部分替代，但不是 1:1 等量替换。黑滑石的类石墨碳层和片状结构带来补强与耐老化作用，研究中在轮胎气密层以 20 份黑滑石替代 10 份 N660 炭黑，基本物理性能不变、气密性提升且成本下降；具体替代比例需按配方通过混炼、硫化与老化试验确定。
Q2黑滑石和白滑石、碳酸钙有什么区别？
黑滑石含天然类石墨碳、呈灰黑色，适合黑色/深色橡塑并可减少炭黑用量、耐热氧老化更优；白滑石色浅适合浅色制品但价格高约 10%–15%；碳酸钙主要作低成本增量填料、补强有限。黑滑石质软（莫氏 1–1.5），对模具磨损比碳酸钙更温和。
Q3能用在白色或浅色产品里吗？
原矿黑滑石粉不能用于浅色制品。若用于陶瓷、造纸、浅色涂料等高白场景，需采用煅烧增白工艺（白度可达 92%–97%），但煅烧后有机碳被去除，不再具备“黑色体系替代炭黑”的功能，请按用途选择对应产品。
