铝酸酯偶联剂 OPT-SL 塑料改性填料表面活化处理剂
- 欧普特OPT-SL铝酸酯偶联剂，白色蜡状固体、熔点60-70℃，双基团偶联、降粘增效、高填充易分散，用于填充母料、色母粒、PVC管材、电线电缆、吹膜造粒、塑料改性中碳酸钙滑石粉表面活化，25kg/2kg样品装现货支持试样。...
- 咨询热线：13700771242
-
产品详情
产品简介
OPT-SL 铝酸酯偶联剂（Aluminate Coupling Agent）是河南欧普特化工生产的无机填料表面活化剂，属蜡状固体偶联剂，用于塑料、橡胶、涂料等复合体系中填料的表面改性。
分子中同时含有亲无机基团与亲有机基团，能在碳酸钙、滑石粉等无机填料与有机树脂之间形成“分子桥”：填料经其活化处理后表面生成有机分子层，由亲水性转变为亲有机性，从而显著改善界面相容性。

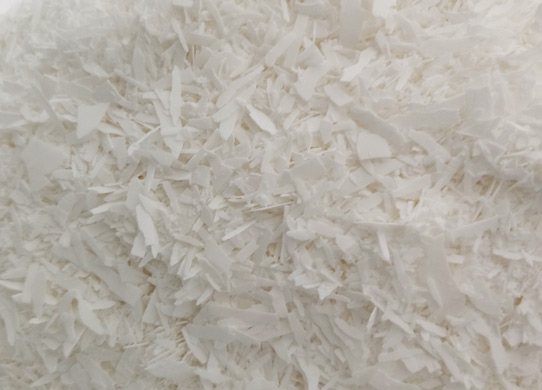

产品为白色（或浅黄）蜡状片状固体，熔点约 60–70℃，加热熔融后均匀包覆填料表面；具有色浅、无毒、味小、热稳定性好、使用方便、无需稀释剂等特点，可降低熔体粘度、提高填充量、改善分散与加工流动性，让挤出、注塑更顺畅。
核心优势
双基团偶联一端亲无机、一端亲有机，在填料与树脂间形成分子桥，界面结合更强
降粘增效熔融包覆填料表面，降低熔体粘度、提高填充量，分散更均匀
色浅稳定白色蜡状、无毒味小，对 PVC 兼具协同热稳定与润滑性，使用方便
技术参数
| 型号 | OPT-SL |
| 产品名称 | 铝酸酯偶联剂（Aluminate Coupling Agent） |
| 外观 | 白色（或浅黄）蜡状固体，片状 / 碎片 |
| 熔点（熔融温度） | 60–70℃ |
| 热分解温度 | 约 270–300℃ |
| 降粘幅度 | ≥98.0% |
| 溶解性 | 可溶于汽油、醋酸乙酯、甲苯等有机溶剂 |
| 毒性 | 无毒（LD₅₀ > 3200 mg/kg） |
| 推荐用量 | 填料质量的 0.5%–2.5%（常用约 1.0%） |
| 包装 | 25 Kg / 袋（另有 2 Kg 样品装） |
* 以上为典型技术指标，具体以随货 TDS / 批次检测报告为准；推荐用量一般为填料质量的 0.5%–2.5%，可按填料种类与工艺提供试样与选型支持。
应用领域
填充母料/色母粒
PVC管材管件
电线电缆
吹膜造粒/塑料改性选型与使用建议
1预处理法（推荐）：填料在高速混合机预热至 110–130℃ 烘干 10–15 分钟（含水<0.3%），加入捏碎的偶联剂高速搅拌 3–5 分钟完成包覆。
2直接加入法：物料含水<0.5% 时可在高速捏合时直接加入，加料顺序为 填料→偶联剂→少量增塑剂，热拌约 3 分钟后再加其他组分。
3用量参考：硬制品挤出/注塑约 1.0%；软制品及发泡 0.3%–0.5%；超细/高比表填料（氢氧化铝、白炭黑等）1.0%–2.0%。
4注意事项：若与硬脂酸协同使用，须在偶联剂活化 3–5 分钟后再加入，切勿同时加入以免影响偶联效果；密封储存于阴凉干燥、避光防潮处。
常见问题
Q1铝酸酯偶联剂主要起什么作用？
它对碳酸钙、滑石粉、高岭土、硅灰石、氢氧化铝/镁等无机填料与颜料进行表面活化：分子一端与无机填料结合、一端与有机树脂缠绕或反应，把填料表面由亲水改为亲有机，从而降低熔体粘度、提高填充量、改善分散与力学性能。
Q2和钛酸酯、硅烷偶联剂相比怎么选？
铝酸酯色浅、无毒、味小，对碳酸钙等碱性填料效果好，热稳定性优于钛酸酯，且为蜡状固体易计量、价格约为钛酸酯的一半，性价比高；硅烷更适合玻璃纤维、白炭黑等硅酸盐类填料。PVC、填充母料、色母粒等塑料改性场景优先选铝酸酯。
Q3适用哪些填料和树脂？支持试样吗？
适用于碳酸钙（轻/重）、滑石粉、硅灰石、高岭土、硫酸钡、氢氧化铝/镁、钛白粉等无机粉体；适配 PP、PE、PVC、PS、ABS 等树脂及橡胶、涂料、油墨体系。25Kg 标准装与 2Kg 样品装均有现货，支持试样，欢迎联系选型。
